准确性和简洁性是金属加工的两大重点。这就是为什么设计师和工程师在工作坊中使用各种测量工具的原因。ayx体育博彩
我们可能需要很多工具来设计完整的模型。因此，我们在这里总结我们在金属加工车间可能需要的每一种工具。
在每个测量工具摘要中，您将获得特定仪器及其用途的一般思路。此外，我们将描述每个工具的功能特征。请继续阅读，我们希望您能找到所需的一切。
25讲习班测量工具
在我们进入细节之前，我们建议您看一下下面的表格。此表包含测量工具的每个功能特性。
| 名称 | 功能 |
| 1.角度板 | 标记、调整 |
| 2.钻孔仪 | 孔/孔测量 |
| 3.卡尺 | 宽度，厚度和深度测量 |
| 4.中心仪表 | 用于车床机，角度改造 |
| 5.结合广场 | 标记90°和45°调整 |
| 6.坐标测量机 | 指定线性表面上的位置 |
| 7.圆柱坐标测量机 | 指定圆柱形对象中的位置 |
| 8.拉杆力计 | 力分析 |
| 9.触角仪 | 隙宽度 |
| 10.仪表块 | 测量标准 |
| 11.身高仪表 | 确定对象的高度 |
| 12.拨号指标 | 跳动，甲板间隙，推力，表面线性度 |
| 13.机械师广场 | 调整适当的对准 |
| 14.标记仪表 | 标记切割、木工和金属加工 |
| 15.光学比较器 | 检查和测量小型制造部件的尺寸 |
| 16.表面光度仪 | 表面粗糙度测量 |
| 17. Radius仪表 | 测量半径 |
| 18.正弦规 | 一个非常精确的角度或面部的角度将任何工作定位为给定角度 |
| 19.扣牌仪 | 证明单独部分的尺寸 |
| 20.方形（工具） | 角度的正确性 |
| 21.直尺 | 绘制直线和检查直线 |
| 22.平板 | 精确检查，标记（布局）和工具设置 |
| 23.卷尺 | 测量大小或距离 |
| 24.螺纹音调仪表 | 确定螺距的参考工具 |
| 25.蠕动的东西(工具) | Edge-Finder，中心查找器或激光定心装置 |
1.角度板
角板通常是金属加工中用来配合不同零件的固定装置。本仪器所用材料为优质球墨铸铁。由于这个原因，组件的刚度稳定防止进一步的运动或变形之间的分离零件和机构。
在当今的工程世界中，你可以找到两种角度板。他们是可调角板和定角板．这两个角度板之间的主要区别是调整方法。可调角度板可以在其范围内装配任何尺寸。另一方面，固定角度板的调节旋钮是刚性和不可改变的。
角度通常有利于安全附件，同时标记不同的点和形状为不同的设计和切割。角板可在许多超级网上市场。
2.钻孔仪
内径规通常是用来测量不同尺寸或孔的测量工具。一旦我们将测量工具插入孔内，仪器的砧就会膨胀;我们可以确定洞的半径。我们可以用内径量规进行一些测试，如孔测试、内径麦克、圆柱体测试、内径量规、内径千分尺等。
您可以根据可访问性和数字化找到不同类型的钻孔仪，例如伸缩仪表，小孔仪表，梁仪，内部微米和拨了指标．
3.卡尺
卡钳在学生和工程师中非常受欢迎。您可以在不同的线性测量中使用卡钳，例如测量长度，宽度，孔径和孔的深度。卡尺可以具有低于0.01毫米（0.0005“）的分辨率，非常准确和简单。
此外，卡尺也有不同的类型，如内卡尺，外卡尺，分卡尺，奇腿卡尺，游标卡尺，表盘卡尺，数字卡尺，和微米卡尺．然而，我们所知道的最常用的卡尺是游标卡尺、表盘卡尺和数字卡尺。
到那个时刻游标卡尺在美国，有一种叫做游标比例尺的移动比例尺，它决定了实际交易后的小数值。由于一些物理性质，游标刻度可能有零误差。物理性质如生锈，压缩和膨胀，外部损伤等。如果有任何外部损坏，我们就按照"实际读数=主刻度读数+游标刻度读数±0错误．”
拨打卡尺和数显卡尺另一方面，给你更快的阅读而不是游标，但通常会给你收取更多费用。在显示爱游戏KG百家乐读数方面，拨号卡钳使用拨号秤，而数字卡尺使用液晶屏。
4.中心计
这些类型的测量工具通常用于车床工作操作。中央仪表和鱼尾仪表在磨削物体的轮廓时检查角度。这两种仪表对于手工研磨穿线操作突出。中心仪表便于磨削和设定螺纹切削刀具。
另一方面，这些仪器由带有缎铬的不锈钢制成。此外，它们具有两个不同的项目代码，例如ABM-EPT-9305的价值测量标准55°HPT-9305，ABM-EPT = 9306用于60°美国标准测量系统。
5.结合广场
一个组合方形有两种不同的主要部件：尺子和头部。标尺具有移动轨道，头部可以在前向和相反的方向移动。通常，标尺具有公制，帝国或尺寸测量系统。有两种类型的类型可以测量高达150mm或4英寸，更大的一个可以测量高达600mm或24英寸。
我们有时被称为砧座的头部可以根据设计人员的使用可以具有多种结构。您可以将标准头用作90°和45°角的正方形，并检查表面平整度。

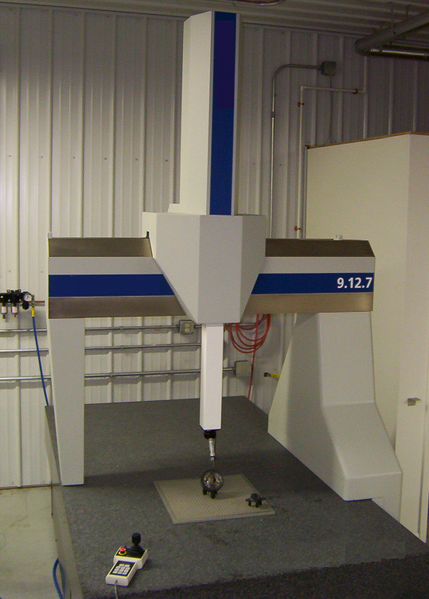

6.坐标测量机
三坐标测量机(Coordinate measurement Machine)是一种用探针测量物体几何位置的仪器。三坐标测量机使用各种传感类型，如光学、激光和白光。使用这些传感型三坐标测量机，一个物体在三维笛卡尔坐标系(XYZ轴)上的位置。
三坐标测量机主要由三部分组成:主体结构、机械探头(探测系统)和数据采集与还原系统。三坐标测量机采用ISO 10360系列测量系统。
7.圆柱坐标测量机
CCMM具有与CMM的类似任务。但唯一的区别是CMM无法在圆柱形对象中指定位置。它结合了相对于探针的移动台来旋转该部件。当探针机构省略X和Y轴时，探针工具只能在探针机构中移动。另一方面，当探头工具在X，Y轴移动时，它会错过Z轴。
CCMM是标准的圆柱形零件，如凸轮轴，曲轴，传动轴，和一些其他旋转部件。圆柱三坐标采用ISO 10360法定测量系统。
8.牵引力仪表
力是我们每天都需要的基本物理量。因此，保持这种力也是机器的重要和必要的一部分。
牵引杆力计帮助我们确定机床牵引杆上的压力。我们知道，许多现代设备能提供超过50000牛顿的力。如果出了差错，就可能发生一些事故。所以，在这种情况下，牵引杆力计帮助我们确定确切的力，并找出如何保持这些力。
牵引杆力量表通常具有拨号指示器，以表示从牵引杆确定的力量。根据现代数字化，该指示器可以是拨号或数字化。此产品可在大多数着名的在线市场上提供。
9.触角仪
工程师和设计师通常使用触角仪测量轴或侧面之间的间隙。一种触手表用于金属加工，以简单的方式测量两部分或组件之间的间隙。
组中有一组不同的厚度尺寸在一个组中可用。用于该测量工具的材料是不锈钢，缎面铬完成。但是，您可能会发现它也由另一种材料制成。
塞尺根据其形状有两种不同的类型:锥形塞尺和平行塞尺。每一个塞尺的表面通常都有公制和英制测量系统来显示其厚度。
10.量块
每个部件和机制都有标准尺寸和限制。要修复破碎的部分，我们必须需要标准。规格块集是品种标准的组合。为了产生精度长度，我们通常使用规格块。用于每种量块的材料是碳化钨，碳化铬或陶瓷。
当我们需要一个规格块时，我们轻轻地将它们放出并用石油果冻或油清洁它们。制造商确保规格块在20°C下精确校准。在这种情况下，热膨胀的影响可以提供公差。因此，机器师建议在该温度下进行校准。全球各种制造商的规格块可在网上市场提供。
11.身高仪表
我们知道规格块用于测量生产金属物体的长度。但是你知道如何确定高度标准吗？在这种情况下，我们使用高度仪表。确定物体的高度通常有益。您是否看到了一个测量仪器，用于在诊所或医院找到患者的高度？这是一种高度计。
因此，高度计具有尖锐指针，以定义指针的准确位置。高度仪表通过汇率下面作为数据测量对象的高度。您可能会在高度计和地表仪之间感到困惑。嗯，高度表有一个测量头。另一方面，表面计仅具有划线点。

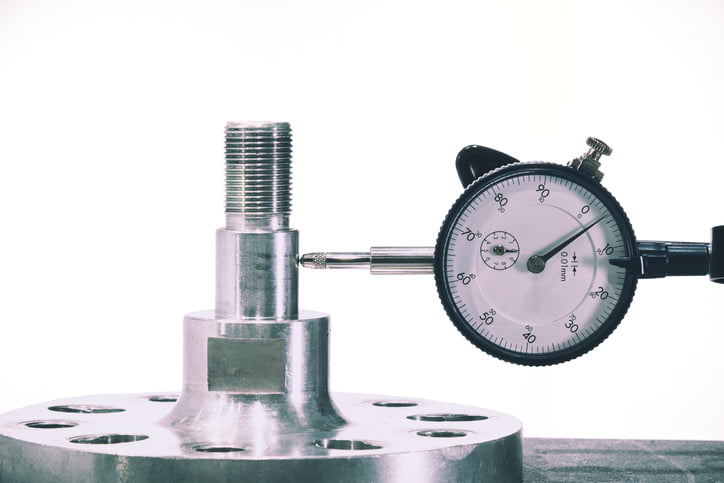

12.拨号指标
一个拨号指示是金属和木工领域最流行的测量工具之一。它通常测量表面的平整度、圆度和跳动公差。指针根据对象表面上的确切位置上下移动。由于这种运动，齿轮将直线运动转换为指示器的圆形运动。
基于指示器和测量机制，表盘指示器有几种类型。它们是均衡的阅读拨号指示灯，连续拨号指标，尊敬的平衡表盘指示，反向连续拨号指标，刻度盘测试指标，柱塞拨号指示器，杠杆拨号指示器等表盘表现为如此苛刻。确保您了解更多信息如何读取刻度盘指示器．
刻度盘指示器也可以安装在孔规的顶部作为读数。指针的运动给你一个视觉读数，这是使用百分表的主要优势之一。
13.机械师广场
如果您访问任何金属或木工车间，您将看到使用此仪器的生产者。机械师方形或工程师的方形由焊接成90°的角度焊接到较重的身体中。
在不锈钢表面，公制和英制数字用于线性测量。另一方面，机械师可以对正较重的主体和主体，以确定所需的零件的总长度和角度。
您应该知道Machinist Square的误差为每英寸0.0002英寸。如果机器不能为任何精密仪器加工，则这种公差是可接受的。因此，对于一般阅读，机械师通常使用这一广场。

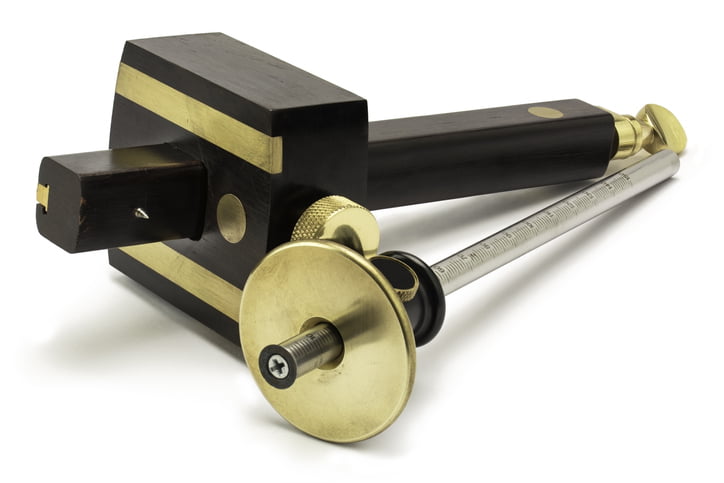

14.划线规
一个划线规在木工和金属加工场所也很流行。它通常使对齐平行于参考边缘或表面。主轴箱上有一个指针，帮助标记需要对齐的位置。一般来说，打线规有助于在切割时标出轮廓。
划线规结构由三个不同的区域组成:主轴箱，横梁，杠杆或楔子。划线规有一种变体，用刀代替记号笔的划线规是切割规。其他变化是面板量规，榫头量规等。
15.光学比较器
如果您熟悉工程图，您将轻松捕捉本机的工作原理。我们知道我们需要不同的看法来完全理解对象的维度。因此，光学比较器有助于我们确定物体的尺寸。这台机器遵循光学原理来检查投影对象的尺寸。
有一种放大镜可以反射投射的光束，从而产生一个二维的草图。光学比较器的特点包括投影方法、正或反图像、屏幕尺寸、放大倍数、工作台和附件。这台机器比任何一种金属加工的测量工具都昂贵。但这是有利的。
16.表面光度仪
如果你是工程专业的学生，你就会知道这个机器和它的机制。在本科阶段，每个工程专业的学生都要学习如何操作这台机器来确定物体的表面粗糙度。
无论如何，Profilecometer是一台电脑机，用于确定表面粗糙度。为了解决诸如步骤，曲率和平坦度的各种公差，我们通过找到其粗糙度来使用型材。
轮廓仪可以有不同的类型;它们是:数字全息显微术，移相干涉术，垂直扫描干涉术，和差分干涉对比显微镜是最常见的。
另一方面，根据其他因素，我们可以将轮廓仪划分为几个类型。它们是接触式轮廓仪爱游戏ayxAG捕鱼，非接触式轮廓仪，时间分辨轮廓仪，纤维基轮廓仪。
17. Radius仪表
半径仪表有另一个名称作为圆角仪表。这是我们用于确定物体半径的金属加工测量工具。它需要明亮的光线来测量物体后面。请记住将半径计放在边缘上，以便您可以轻松地确定刀片之间任何漏光的值。
一般来说，这种仪器使用的材料是不锈钢。一套半径规由叶片的凹部和凸部组成。半径规有两种不同的类型:内半径规和外半径规。根据您方便的位置，您可以确定任何类型。
18.正弦规
我们都熟悉正弦三角函数。它在金属加工设计中也很有用。因此，在这种情况下，正弦栏在这种情况下发挥着重要作用。
如果我们试着理解正弦杆的结构，我们会发现在主杆的两端有两个圆柱体。你会发现三个圆柱孔。将正弦杆放置在合适的位置后，我们可以很容易地利用正弦定律确定角度。
在研讨会上有三种类型的正弦栏。根据不同的功能，机械师已将它们分为这三种基本类型。它们是正弦中心，正弦表和复合正弦表。
19.卡规
SNAP仪表验证两个相邻部件是否可以适合。因此，Snap Cauges有另一个名称作为Go / No Go仪表。它看起来像“C”形，顶部有一个指示器。捕捉量表具有验证限制，两部分是否与具有预定义公差相匹配的本级。
卡规的表面是碳化钨制成的抗磨损砧。卡口量规结构小，在金属加工场合有很大帮助。它可以在不同的网上市场上买到。
20.广场(工具)
在金属加工测量工具中，你可能会混淆机械工方形工具和方形工具。他们都熟悉标记的目的。
在功能中，它们都是相同的，而是结构差异。机械师广场上使用的坯料是木材或金属;另一方面，方形得到铝箱。因此，只有你熟悉他们中的任何一个都可以;这取决于您的加工练习和速度要求。
因此，方形工具I D对于制造和参考90°和45°有用。现在有几种各种各样的方形工具。有中心广场，组合方形，圆柱形广场，机械广场，英语布局广场，框架广场，L-Square，斜切广场，铅铅平方等。
21.直尺
在互换性中，直线度是另一个关键的公差，在这种情况下是非常有益的。它可以帮助标记直线，也可以检查是否有直线。它的外观是三角形的，有三个边的测量数字。中间有一个红色的环形排水管。
该工具在汽车车间和加工行业非常熟悉。它还有助于检查配合表面的平整度。直线是完全金属体，以防止外部损坏。而且，很难弯曲。
22.平板
做加工部分的装配或拆卸，您将在哪里做？思考。确保您的组装机正确对齐。你知道，一个错误可能对机器造成很多损坏。在这种情况下，表面板有助于作为基准，以确保部件适当地对准以避免平坦度。
一般来说，表面板是非常平的，公差低于0.0115毫米。这种测量工具使用的材料是花岗岩、铸铁和玻璃。该仪器是250mm × 250mm的尺寸，这是非常有效的任何木材或金属车间。

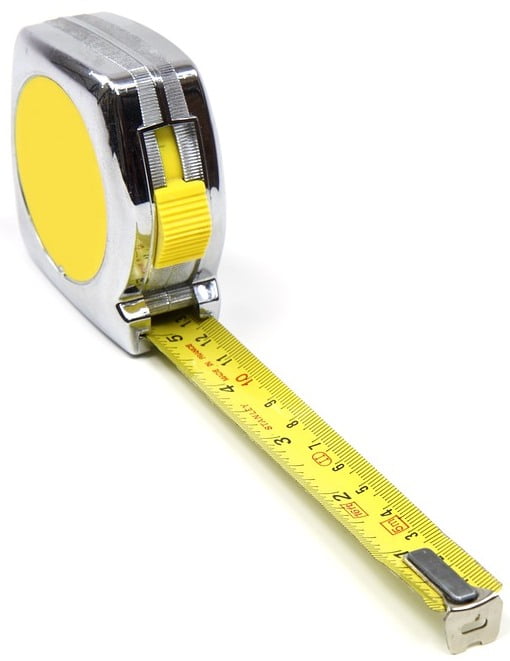

23.卷尺
该测量工具是世界上最受欢迎的测量工具之一。你将随处可见这种物品。它不仅适用于金属加工车间，也适用于其他制造场所。
一个卷尺是薄的，一个长而灵活的尺子测量对象的长度和大小。卷尺有两种基本类型:自收金属卷尺和塑料柔性卷尺。
测量胶带中的测量极限通常高达100米甚至更多。这里使用的毕业取决于卷尺的尺寸。通常，它的毕业高达1/32英寸。准确性有三个不同的级别。1级精确到±1.10毫米，2级精确至±2.30毫米，3级精确为±4.60 mm，每10米长。
24.螺纹音调仪表
螺钉和螺母在机械接头中很常见。我们必须知道它们如何彼此适应。在我们跳进加工之前，我们应该熟悉穿线过程。嗯，在这种情况下，螺距计是非常有帮助测量螺纹的俯仰或引线。
真实仪器看起来像一套多个金属板。每个人都有单独的标准。它用作参考工具，以确定螺钉或螺纹孔上的螺纹的间距。
25.蠕动的东西(工具)
Wiggler不是单一乐器。它基于不同用途的不同名称，例如摇摆器，边缘查找器，中心发现器和激光定心装置。Wiggler有助于准确地将机器与工作保持一致。
结论
要完全描述上述工作室中的所有测量工具都需要读取大量空间。ayx体育博彩我们专注于他们每个人的摘要。因此，我们尝试为每个项目提供基本信息。所有上述测量工具都非常熟悉金属加工。
考虑到机械师的经验，我们从我们的真实知识和互联网上的其他一些地方收集了所有这些信息。我们希望这篇文章可以帮助您了解更多有关衡量工作室的测量工具的信息。这将有助于您了解更好的方式来做加工。
