You are indeed about to use a multimeter, oscilloscope, clamp meter, capacitor tester, etc which are classified as electronic measuring instruments when your job is in regard to the electronic world.
一些电子测量仪器的基本工作原理是发送或创建信号以在某些测试下刺激和获取电子元件或电路的响应。通过使用这种方式，测量装置可以检测故障和故障。这一点回顾我们示波器，丝网，地下定位器等工作原理。
测量工具，如欧姆表，电容测试仪等，无需刺激信号。操作员只需要将探测指导到要测量的对象并获得读数结果。
无论是日常甚至大型行业，谈论电子测量工具名单都很棒，让我们知道它们的实际情况。在这里，我们涵盖了21个电子测量仪器，我们通常在电子世界中使用。
| 名称 | 功能 |
| Multimeter | 测量电压，电流和电阻 |
| Ammeter | Measures current |
| 电压表 | 测量电压 |
| Ohmmeter | 测量抵抗力 |
| 夹具仪表 | Measures current |
| 函数发生器 | Generate electronic signals |
| LCR meter | 测量电感，电容和电阻 |
| 电容器测试仪 | 测量电容 |
| ESR仪表 | 测量等效的串联电阻 |
| 示波器 | 以图形方式显示电压或电流信号 |
| Frequency counter | 测量频率 |
| Emf meter | 测量交流电磁场 |
| 磁强计 | 措施DC字段 |
| 频谱分析仪 | 测量完全频率范围内的频率的输入信号幅度 |
| 逻辑分析仪 | 显示并捕获数字电路的多个信号 |
| 晶体管测试仪 | Test the electrical behavior of solid-state diodes and transistors |
| USB测试仪 | 测试USB端口功能和接线 |
| USB万用表 | 测试USB端口功能，测量电压和电流 |
| 电线示踪剂 | 辅助找到通电和断电的电线，管道和电缆 |
| 连续性测试仪 | 测试完整电路的连接 |
| 测试光 | Determine the electricity presence |
| 网络分析仪 | 测量电气网络的网络参数 |
列表21电子测量仪器
下表将从您即将读取的电子测量仪器中告诉您每个功能。

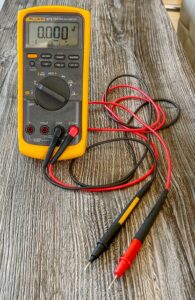

1. Multimeter
万用表是最受欢迎的电子测量仪器，其中一个包装中包含某种类型的测量功能。共同的万用表至少具有测量电流，电压和电阻的能力。基于显示屏，您可以认识到市场上有两种类型的多用表。它们是模拟和数字的。模拟类型使用针作为移动指针以显示测量读数。相比之下，数字类型使用数字显示，该数字显示器主要在LCD中表示，具有七个区段字符类型。
除了显示方面，模拟类型的读取过程需要更多的用户步骤来获得读取值。需要用户进行计算，例如乘法和划分以获得实际读数。同时，数字类型立即显示读数而不进行任何手动数学计算。
多电表中可能存在的另一个功能是连续性测试。仅需要用户将探针放在第一端和另一端的另一个探针。作为指示器，如果电路连接，蜂鸣器会发出声音。一些万用表还具有测试晶体管引脚的功能。人们经常误认为晶体管脚的销位置。万用表可以帮助识别哪些是收集器，基础或发射极引脚。
2.电流表
电流表（AmpereMeter）是一种尤其用于测量电流的电子测量仪器。为进行测量，它是将仪器与电流的电路连接串联连接的强制性的事情。大多数电压计具有非常低的内在电阻，因此电路中不会出现显着的电压降。
基于测量范围，电流表可分为米兰计，微态器或微微滤器。随着技术进步，AMMETER最初由模拟显示器特色也具有数字显示功能。
3.电压表
As its name implies, the function this instrument has is to measure voltage exactly. Voltage is the difference of electric potential between two points in a circuit. In order to use the voltmeter, the user must connect the instrument and the two points to be measured in a parallel configuration. Typical voltmeters must have high intrinsic resistance. The relation between parallel connection and high resistance is so that it will take the least current from the circuit.
Like ammeter, the voltmeter is divided into two types in terms of the display: analog and digital. Analog voltmeter utilizes a needle as a pointer across the scale. On the other hand, a digital voltmeter uses a numerical display screen such as an LCD to show the voltage reading. The reading is produced by using an analog-to-digital converter.
4.欧姆特
该仪器通常用于测量阻力。为了进行低电阻测量，右欧姆表称为微欧姆表。虽然要测量高电阻，但您需要使用Megohmmer，也称为Megger。在其开发上，欧姆计以与模拟电压表或电流表类似的方式设计，这是使用针作为指针的。后来，数字化也影响了称为数字欧姆表的欧姆表设计。通常，它具有内部的电子电路，以向电阻和另一电路提供恒定电流以测量其上的电压。随着欧姆的法律规定，随着模数转换器，通过模数转换器进行电压和电流进行转换。
为了进行准确的低电阻测量，所需的仪器是精密欧姆仪表。它必须带四个终端，称为Kelvin联系人。爱游戏ayxAG捕鱼四末端测量方法称为Kelvin感应。
5.夹具
夹具是一种测量电流的仪器。它是基本数字万用表和电流传感器的组合。测量夹紧仪表提供的电流的方法与典型的电流表的不同。为了测量电流，工程师或用户只需要夹在电线，电缆或其他电路导体周围的钳口，而无需断开或将其设置为打开。
在其初始设计上，它充当了一个单一的测试工具。在另一边，现代夹具已经具有更多的测量功能。即使在今天，它的大多数已经包括数字万用表的基本功能，例如测量电压，电阻和连续性。
Two factors that make clamp meters quite popular: safety and convenience. In the past, there was a need to cut a circuit and put the ammeter in a series connection to measure the current. In contrast, clamp meters do not need such a method because of the existence of hinged jaws. Another reason is it is unnecessary to shut the circuit off for current measurement.
6.函数发生器
功能发生器是一种用于产生具有不同频率范围的各种电波形的电子测试工具。函数发生器通常产生的波形是方波，正弦波，三角波和锯齿波。它们可以设置为单次或重复。所产生的波形与RF信号发生器或音频信号发生器不同，通常产生正弦波。
我们可以将频率设置为制造商已经确定的规模。除了频率之外，我们还可以选择波形，直流偏移和占空比。DC偏移用于将信号平均电压相对于地或0V转换为转换。同时，占空比比较“开启”信号条件和“关闭”信号条件。
市场上有一些类型的功能发生器。模拟功能发生器是在20世纪50年代开发的类型。即使使用所使用的技术仍然有限，它也便宜，简单，使用简单。数字功能发生器优化数字技术以产生波形。产生的波形具有高精度和稳定性。通过这种质量，其价格高于模拟类型，操作程序更复杂。扫描功能发生器具有称为频率的“扫描”的能力。
7. LCR仪表
LCR stands for inductance, capacitance, and resistance. Thus, an LCR meter is used to measure the inductance, capacitance, and resistance of a certain device or circuit under test. The fact that it has three functions in one measurement unit makes it really useful for electrical engineers.
要操作它，需要通过AC电压源提供所测试的设备（DUT）。然后仪器测量DUT的电压和电流。阻抗可以从这些比率（测量的电压和电流）确定。典型的LCR仪表适用于测试组件，如多层陶瓷电容器（MLCC），电解电容器，电感器，线圈，变压器，RFID和压电元件。
8. Capacitor Tester
电容器计用于测量电容。它还可以仅显示电容，泄漏，等效串联电阻和电感。测量电容的方法是需要断开电容与电路的连接。
电容测量背后的基本原理正在为测试电容器充电，然后用已知电流将其放电。下一步是测量所得电压的上升率。升高速率较慢表示电容越大。
进一步阅读：十大最佳电容测试仪评论
9. ESR Meter
它主要用于测量电容器的等效串联电阻。在使用此仪表时，您无需断开电容器的连接。
有需要使用ESR仪表的强烈理由。让我们给你一个例子。电解电容器（ELCO）由电解液制成。随着时间的流动，其能力肯定会降低。作为一种效果，ELCO也将是电阻的。这种“干燥”的ELCO很快将导致电视等设备上的各种麻烦。大多数时候，技术人员发现使用公共测量工具难以解决问题。在这里，ESR仪表发挥其作用。简单地，ESR仪表就像电阻器的欧姆表一样。虽然欧姆计使用直流电流，但ESR计通过使用AC电流来运行。
10.示波器
虽然典型的万用表仅测量电压，电流和电阻值，但示波器可以为您提供关于电压和电流的更多信息，包括图形方式。从那些显示器中，可以获得关于幅度，频率，上升时间，时间间隔和失真的数据。
要操作它，用户必须将探测器连接到电路或组件的一个点以及地面的另一个探头。
到目前为止，有两种类型的示波器，其是阴极射线（CRO）和数字存储（DSO）。阴极射线是较旧的类型，其特征比数字存储类型更少。作为现代类型的数字类型具有更丰富的功能，使用户在使用时更舒适。作为示例，现代模型使得可以通过USB连接将捕获到闪存盘捕获的波形。
进一步阅读：Top 10 Best Best Oscilloscopes Reviews
11.频率柜台
频率计数器用于测量完整电子波形的振荡周期的数量。在各种领域中大大需要使用频率计数器以测量重复信号频率和数字信号边缘之间的时间。
市场上有几种频率计数器。台面频率计数器是电子测试设备的社区最多使用的。有一个时间以PXI格式需要频率计数器。由于其高性能和机架系统，PXI类型具有最佳的测量和自动化兼容性。频率计数器的用户并不总是在实验室内工作。在外面或在领域的一些工作。现场工程师最能使用手持式频率计数器进行实地工作。一些数字万用表还包括频率计数器的特征。然而，大多数是相对基本的，远离典型的频率计数器。面板计是面板安装模块中提供的频率仪表类型。 With this kind of mounting, it makes them possible to integrate with a larger set of equipment.

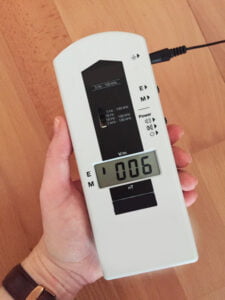

12.EMF Meter
为了测量环境电磁场，我们需要的仪表被称为EMF仪表。在实践中，EMF仪表基本上是传感器或探针。通过EMF仪表测量的电磁场是通过交流（AC）产生的。使用EMF仪表的主要目的是检测电力线和电气布线中的问题。
它背后的基本工作原理是测量现场电磁流的变化。通过这样做，可以进行电气布线的故障排除和电源线。有两种不同的EMF米。单轴计用于仅在一次方向上测量电磁场强度。为了获得最佳测量，用户必须以各种方向测量以获得最大的阅读。三轴计测量三个单轴（x，y和z）中的电磁场，并计算它们以产生所得到的读数。
寻找EMF表或探测器来测量辐射？获取此列表十大最佳EMF表点评。
13.高斯计
有两种方式产生电磁场。它可以通过直流和交流电。虽然EMF仪表测量AC电磁场，但高斯计是测量直流电磁场的电磁场。高斯计用于测量电磁场的单位是高斯（G），MILIGAUSS（MG），MILITESLA（MT）或MICROTESLA（UT）。大多数可用产品都设计简单，因此它可以减轻用户进行测量。
有两种类型的高斯米。矢量类型可用于测量设备周围的磁场方向。另一方面，标量仪表用于测量测试工具周围的磁场的大小。
Further search:爱游戏ayx官网

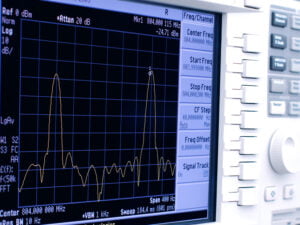

14.频谱分析仪
该仪器的核心功能是测量完整仪器频率范围内的频率的输入信号幅度。从那时起，可以测量已知和未知光谱的功率。频谱分析仪的真实应用因EMC，占用带宽和射频电路中的干扰，频率响应，噪声和失真特性的基本预致规性测试而异。
Based on the architecture, spectrum analyzers are categorized into three types.
- 扫描频谱分析仪。它是较旧的架构和伟大的静态信号。它提供了高动态范围进行幅度计算。虽然缺点是它只能一次计算一个频率。
- 矢量信号分析仪。它主要用于分析携带数字调制的信号。原因是它提供了幅度和相位信息。它的缺点是分析瞬态事件的限制，隔离由较强的信号存在引起的弱信号，以及频率变化但不是其幅度的信号。
- Real-time spectrum analyzer。它是一种高速诊断工具，使用快速的傅里叶变换（FFT）技术来分析信号，使其更强大，能够涵盖频谱分析仪旧模型的无法安全性。通过使用RTSA（实时频谱分析仪），可以检测到小的窄信号，并且由于其高速测量而缺少扫描差距。
15.爱游戏ayx网
逻辑分析仪是一个测试仪器，用于监视和研究正在被测数字或逻辑电路的多个信号。第一个逻辑分析仪的开发主要是在微处理器的系统中调试和发现故障。同时，在20世纪80年代，目前的示波器没有提供合适的功能水平的能力。典型的逻辑分析仪具有一些特征，例如多个通道，提供逻辑状态的时间显示，并且没有模拟信息的显示。
虽然其发展仍在继续，但现在有三种主要类型的逻辑分析仪。模块化类型是称为典型逻辑分析器的类型，它提供最高的功能级别。同时，便携式类型是适用于预算中受限制的人的正确型号，并在争端的现场服务中。最后一个类型的基于PC的模型，可以通过USB和以太网连接。该模型可以降低整体系统成本并提供高性能水平。
16。Transistor Tester
A transistor tester is a test instrument to know the electrical behavior of solid-state diodes and transistors. There are three main types of transistor tester in practice.
第一个是电路测试仪。这种类型用于检查电路内的晶体管，以确定它是否已经死亡或运行。使用此类型要求用户从电路中删除晶体管。
第二种类型的测试仪进行三种检查：晶体管增益，漏电流和短路测试。
最后一个类型是实验室标准测试仪。它主要用于在不同的操作条件下测量晶体管参数。测量的特性是具有开放式发射器，公共发射器和输入电阻的集电极电流。
17。USB测试仪
People mainly use this instrument to test the USB connections to find problems with ports, phones, cables, or chargers. It is designed for home, auto, and office. The size of the USB tester is a compact model, which can fit in a pocket. Thus, that is going to make it convenient and easy to use.
典型的USB测试仪使用LED颜色作为指示符或状态。那些是AMBER用于AC电压的琥珀色，红色用于反转极性，端口的绿色OK，而不是点亮死口。
18. USB万用表
USB万用表的尺寸几乎与USB测试仪一样小。两者之间的相似性都可以测试并确认USB端口功能。但是，USB测试仪使用LED作为指示符。同时，USB万用表有一个小型显示屏，以显示电压，电流和其他测量，例如速度充电，充电时间左，能量使用等。
As a matter of fact, you can say them as USB meter. Moreover, when you search on the web trying to purchase a new USB tester, you are served with USB multimeters on the search result. People may end up buying the USB multimeter even though they are actually looking for a USB tester. This is not a problem because the USB multimeter has the basic function of the USB tester has and it provides more while the price doesn’t rob the buyers.
19.铁丝器
使用丝示踪器并设计用于在难以通过眼睛达到或不可见的区域中定位电线。它有助于您节省大量时间找到困扰的电线。结果，可以快速修复墙壁，地球等的故障丝。
有两种类型的线示踪剂。主动跟踪对于需要查明特定管道，线路和电缆的用户非常棒。其工作原理是设备通过用测试对象直接附件来发射信号，或者在地面上定位。另一方面，当目标线已经提供电力时，被动跟踪完成。然后，它检测特定区域中的信号功率。
Typical wire tracer lasts for a long time mostly. Thus, it is such a good investment for you. Moreover, the price is not high. However, if you purchase该型号专为地下电线或电缆设计，价格可以根据它提供的功能飙升。
20. Continuity Tester
该测试仪器的主要功能是检查电路的连接。它是一个由电池供电的设备。它配备有一端的探针和绳索（鳄鱼型或其他探针）。将两个连接在一起时，它的主体上的灯将打开。
要操作它，必须关闭所测试的设备或电路或与电源断开连接。在实际应用中，连续性测试仪非常适合检查灯线接线或电路是否正常工作。除此之外，人们还可以使用它来检测短路。对于那些想要从价格方面做一些房屋的电气工作的人来说，这并不昂贵且肯定有用。
21。测试光
测试灯是电子测试设备，主要用于识别被测器件的电力存在。它需要更少的成本并且比典型的万用表更简单。具有良好设计的测试灯必须保护用户免受可能的电击。
The test light can be connected with one or two wire leads. The working principle is really simple. The test light will turn the lamp (bulb) on when the electricity is present. The technicians most use it as part of the safety procedures in doing electrical maintenance.
今天的测试灯带有电压读数，这是一个很好的优势。
22.网络分析仪
该测量工具使用户可以观察电网中的网络参数。S参数是该仪器最多测量的，因为它们更容易测量高频。
我们需要分析网络的原因是允许我们通过RF网络分析器知道网络响应来进行表征。
有三种类型的网络分析仪。标量型只需测量RF设备的幅度。向量类型测量幅度和相位。最后一个是大信号类型，是在大信号气候下检查设备参数的独占类型。
网络分析仪和频谱分析仪之间存在一些差异。第一区别是网络分析仪发送信号并分析接收它的设备。另一方面，频谱分析仪仅分析应用信号。
此外，网络分析器包括许多接收器和源极接收器，以利用扫描功率和频率的方法测量宽带频率。因此，其测量比频谱分析仪更精确。在另一方面，频谱分析仪仅测量信号的参数，而不是设备。频谱分析仪具有更大的灵活性，可允许完全的信号分析。网络分析仪测量反射，插入损耗，S参数，返回损耗和传输，涉及设备组件测量。频谱分析仪测量噪声谐波和功率电平。
效用也有差异。RF设计实验室使用网络分析仪。它让设计师了解许多功能和表演。由于其高价格，它不用于生产。频谱分析仪主要用于测试电子滤波器电路。它已经配备了用于标量组件测试用量的跟踪发生器，而没有相位测量。
结论
Describing every electronic measurement instrument indeed takes a lot of time. However, we shift our focus to summarize every bit of information about them. Therefore, the summary sections exist inside this article. Every single thing described above is the common thing to know in electronic measurement.
We gather the information through our real-life experience, knowledge, and some reliable sites from the internet. We have high expectations that this article will help the readers improve their knowledge and skill in electronic measurement.
