顾名思义，千分表是一种具有刻度盘读数的测量工具。有一个旋转指针和一个等距数字标记的圆刻度（位于边缘）。
很容易注意到表盘上有两个指针（长和短）和两个刻度（外和内）。除此之外，还有一些其他部件，如水晶、柱塞、触点、挡板、螺钉等。这些部件使千分表看起来更容易区分。爱游戏ayxAG捕鱼

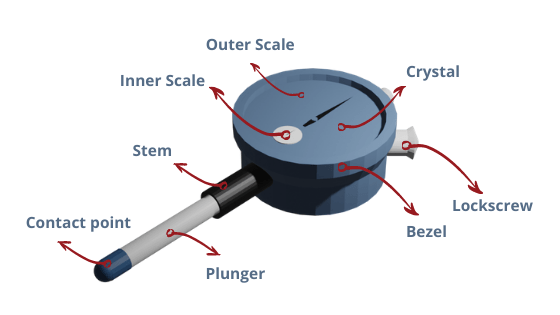

千分表的外部部件
1.水晶
它是千分表的最外层，通常由透明塑料透镜制成。它就在指针和刻度的正上方保护他们免受外界的伤害比如你的手。挡板和外框固定住它。晶体是非常舒适的过度阳光视觉和昏暗的光线视觉。它是可更换的，你应该很容易更换它们。
2.挡板
它是百分表的外圆部分。它可以是塑料的，也可以是金属的。千分表很少有橡胶表圈。它通常被使用设置零参考在表盘内表面。它的表面粗糙，可移动。设置零参考后，使用顶部螺钉拧紧挡板。
3.外部刻度
内部有两个刻度：外部刻度和内部刻度。较大的一个（外部刻度）是与内部刻度相比对比度最大的刻度。它是长指针指向的刻度。它的位置在刻度圆的边缘扩散.
通常，它由100个部门组成。每个刻度代表千分表的最小刻度（分辨率）。如果你想测量千分表的读数，必须计算外部刻度的读数。
大多数千分表都有0.001〃的分辨率和100分刻度，这意味着长指针（通过100分刻度）的完全旋转计数为0.1〃。此外，长指针必须旋转10次，以获得1〃（总测量范围）的读数。
如果它的分辨率为0.001英寸，刻度为50分，那么一次完整的旋转计数为0.05英寸，指针必须旋转两次才能得到0.1英寸的读数。此外，长指针必须旋转20次，以获得1〃（总测量范围）的读数。
4.内标度
第二个音阶是内部音阶。这种天平尺寸较小，通常位于中心和边缘之间。在内部刻度的中心旋转短指针。
这个秤给你长指针转了多少圈的读数. 因此，在进行整洁的计算时，必须先计算内部刻度的读数。
正如我们对目前市场上有几种千分表，其中大多数都有不同数量的刻度划分。他们有的有10个师，有的有5个师。
对于5分刻度，短指针必须旋转2次才能获得1英寸的完整读数。而10分模式，一个单一的旋转是1英寸的读数。但是，如果千分表提供的测量范围超过1英寸，情况可能会有所不同。
5.长指针
里面有两个指针：长指针和短指针。较长的指针函数指向指出外部刻度上的数字标记. 就材料爱游戏KG百家乐而言，长指针可以由金属或塑料制成。这个指针（长指针）非常灵敏。柱塞的微小移动将移动指针。
6.短指针
如前所述，短指针属于内部刻度。它在内部刻度的中心旋转。它的功能是指出内部刻度上的数字标记并给出长指针经过多少圈的读数。
7.后凸耳
耳指耳朵。也就是说，背指的是看起来像耳朵的背。后凸耳帮助用磁性底座固定千分表. 没有这一部分，很难获得准确的读数。如果你想滑动挡板，它将在各个方向稳定。后凸耳有助于在任何位置保持静止。
8.顶部锁紧螺钉
当你必须改变零参考，这意味着你必须滑动挡板。能够滑动挡板，你必须拧开这个锁才能完成。之后，你得再拧一次锁。这个锁的位置在千分表的顶部。
9.接爱游戏ayxAG捕鱼触点
触点位于爱游戏ayxAG捕鱼千分表的下部。这是千分表部分被测物体的表面与千分表相接. 接触爱游戏ayxAG捕鱼点应由耐用材料制成，以获得准确的读数。今天的千分表利用了硬质合金。这和发生在你身上的事情是一样的千分尺砧.
10.柱塞
柱塞与接触点一起进出。当接触点没有压爱游戏ayxAG捕鱼力时，柱塞将从阀杆完全移出。反之亦然，当施加压力时（测量模式），柱塞将移入。
柱塞也起作用保持接触点爱游戏ayxAG捕鱼. 想象一下，柱塞必须由硬质合金制成，在我们看来，这不是一种有效的生产成本方面的方式。爱游戏KG百家乐
柱塞的运动使齿条将运动传递给小齿轮，小齿轮将运动传递给齿轮。最后，借助与齿轮相连的指针，操作员可以享受测量读数。
11.框架
机架也是千分表最重要的部件之一。它是千分表的主要结构。它通常是金属的，可以保护里面的所有设备。
12.母材
母材是千分表的重要组成部分。地下室保持所有的齿轮和小齿轮. 这个零件通常由金属制成。它需要非常坚硬和稳定。
内部零件和机构

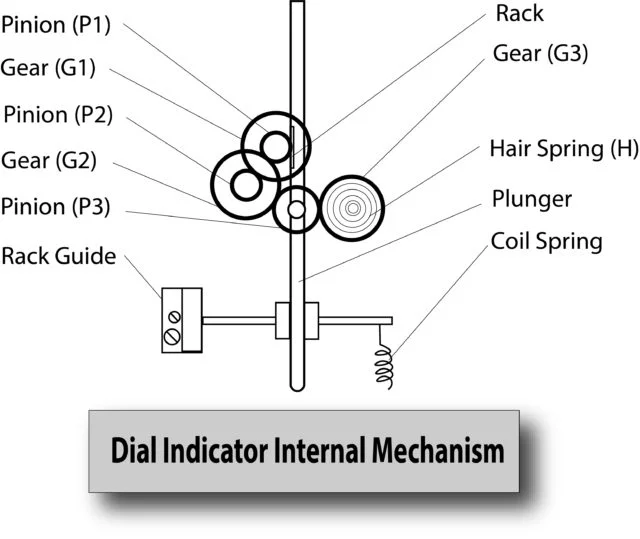

千分表的内部部件由几个齿轮、齿条、小齿轮、柱塞和弹簧组成。你可以看到下图。请记住，每个千分表品牌可能有自己的建设。这里我们举一个例子。图中有3个齿轮和小齿轮。
首先，他们有一个柱塞杆连接到齿轮和小齿轮。最低点称为接触点。这里是物体表面和指示器的交汇处。然后，随着杆的移动，齿条还驱动小齿轮1（P1），P1然后驱动第一个齿轮G1。随后，G1驱动小齿轮2（P2）。之后，P2驱动G2。然后G爱游戏ayxAG捕鱼2驱动P3。此外，P3驱动较长的指针。
P1->G1->P2->G2->P3->长指针
稍后，P3的指针在外部刻度上。而P2得到的手（较短的指针）在内部拨号显示。游丝使指针在测量后回到原来的位置。螺旋弹簧使柱塞在脱离物体表面后回到原来的位置。
您可以从下面的视频中了解千分表内部的真实外观。在本例中，它是Starret 25-341。
摘要
在指标模型我们确信千分表是最常用的。还有另一种型号叫做数字指示器。不幸的是，没有游标卡尺那样的指示器(游标卡尺,刻度卡尺，和数字卡尺).
一般来说，这些是千分表的零件。有内部和外部两部分。如果你正在学习千分表的工作原理，那么内部零件很容易理解。在那一点上，你可以理解短指针和长指针是如何一起工作来显示读数的。
