读取游标卡尺所需的步骤多于读数刻度卡尺或读数数字卡尺. 用户必须手动计算两个刻度（主刻度和游标秤).游标秤尤其是计算，与读取这两种类型的卡尺相比，是截然不同的。
你的眼睛在决定哪条线是直线时必须小心。这是读游标卡尺的核心。它需要良好的视力。如果你没有做到这一点，你的测量将是不正确的。
在许多情况下，您可以看到我们的推荐游标卡尺，单个游标卡尺通常提供英寸和毫米刻度。这意味着你可以得到两个版本的读数，不管是毫米还是英寸。但是，有些产品也可以只带有毫米或英寸刻度。
如果你在市场上看到的话，英寸读数模式提供的分辨率可以降到0.001〃或1/128〃(英制单位).另一方面，公制型号的分辨率可降至0.02毫米、0.05毫米或0.1毫米(公制单位).这些分辨率的变化导致不同的分级系统。更进一步地说，在相同的解决方案中，毕业制度也可能不同。
在这篇文章中，我们将讨论如何读取带有这些刻度系统的游标卡尺。无论是毫米还是英寸，我们都将在这里介绍。通过这篇文章，你将了解我们所说的毕业变化系统。在继续之前，您必须先了解一般公式是什么，以及如何读取零误差。
通式
基本上，读取游标卡尺的拇指尺对于英寸和毫米刻度都是相似的。
最终结果=主刻度读数+游标刻度读数–零误差
这个主刻度读数是完全通过游标标尺的零线的游标标尺分割数。而游标尺读数是从0到对齐线的游标刻度分割数。
你可以看到下图。第一条（左）黄线显示通过游标0标记的刻度数。在本例中，它已通过42个分区。而第二条（右）黄线显示对齐的线。
因此，主刻度读数取决于游标刻度，而游标刻度读数取决于对齐线。什么是直线？滑动游标秤时，必须有两条线（一条来自主刻度，一条来自游标秤）完全形成一条统一的直线。
游标标尺用于将主标尺的最小刻度划分为特定数量的刻度，以便生成所需的分辨率。
如果主刻度每英寸有40个刻度，则表示主刻度上的每个最小刻度的值为0.025〃。
最小主刻度分度值=1〃：40分度=0.025〃
为了产生0.001〃的分辨率，游标秤必须提供25个刻度。这是因为最小的主刻度除以25等于0.001〃。
最小游标刻度分度值=0.025〃：25分度=0.001〃
此外，主读数和游标读数的计算考虑了零误差，尽管在大多数情况下，零误差为“0”，您可以避免它。
什么是零误差？
在读取游标卡尺之前，需要检查是否存在零位误差。如果出现，您必须在计算/读取最终测量值时计算出来。在不计算零误差的情况下继续测量，因为测量方式不正确。
零误差是指两个刻度（主刻度和游标刻度）的零标记不形成对齐线的情况。当您正确关闭两个钳口（固定钳口和活动钳口）时，会发生这种情况。
有三种可能发生：无零误差、负零误差和正零误差。
- 负零误差当游标秤的零位标记位于主刻度零位标记的左侧时。
- 正零误差当游标标尺的零位标记位于主标尺零位标记的右侧时。
- 无零误差意味着它完全是一条直线。
如果发现未对准（正零误差或负零误差），则必须将其包括在最终测量的计算中。
如何读取游标卡尺的零位误差

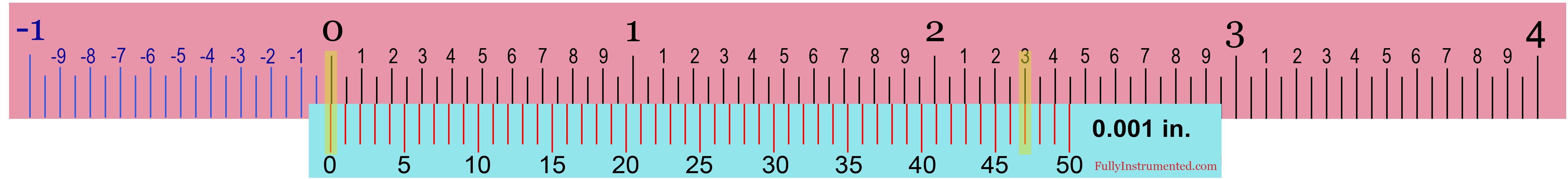

基本上，读取零误差与正常读取游标卡尺是一样的。测量时需要使用主刻度和游标卡尺。但是，当您面临负零误差时，可能会产生混淆。幸运的是，通过创建一个假想的附加刻度，如下图所示，您可以开始将测量置于固定的公式中A.
这个第一步您需要做的是为主刻度和游标刻度定义每个最小刻度的值。确定刻度是英制（英寸）还是公制（毫米）。在这种情况下，上述刻度为英寸。通过观察刻度，我们知道主刻度每英寸有20个刻度，游标刻度每英寸有50个刻度。然后
主刻度值/刻度=1英寸：20个刻度=0.05英寸/刻度
游标刻度值/刻度=0.05〃：50刻度=0.001〃/刻度
这个第二步就是数一数主刻度和游标刻度，然后将它们相加。
主刻度=−1×0.05英寸/分=−0.05″
游标尺=47×0.001〃/分度=0.047〃
负零误差=−0.050″ + 0.047″ = −0.003″
实际上，有一种较短的读取零误差的方法。但是我们只是想确保你在使用快捷方式之前知道这个基本的测量方法。
较短的方法是反向阅读。如果你发现游标秤从左到右刻度。可以想象增量（0到50）是从右向左递增的。只需直接测量游标秤0标记的零误差，您就会得到答案。但是，该方法仅在零误差小于最小主刻度分度值时有效。
如何以毫米（公制）为单位读取游标卡尺
对于公制游标卡尺，有几种可用的分辨率：0.02 mm、0.05 mm和0.1 mm。不同的分辨率有不同的分级模式。很快，你就会知道我们所指的毕业模型以及如何阅读它们。
我们将它们命名为模型1（分辨率为0.02毫米）、模型2（分辨率为0.05毫米）和模型3（分辨率为0.1毫米）。在这些型号中，型号1是最常用的，在市场上很容易找到。
1.1型游标卡尺读数（0.02毫米分辨率）
这种模式有每厘米10格主要规模和50个师在它的游标刻度上.此分度模型附带的游标卡尺示例如下三丰532-119游标卡尺.

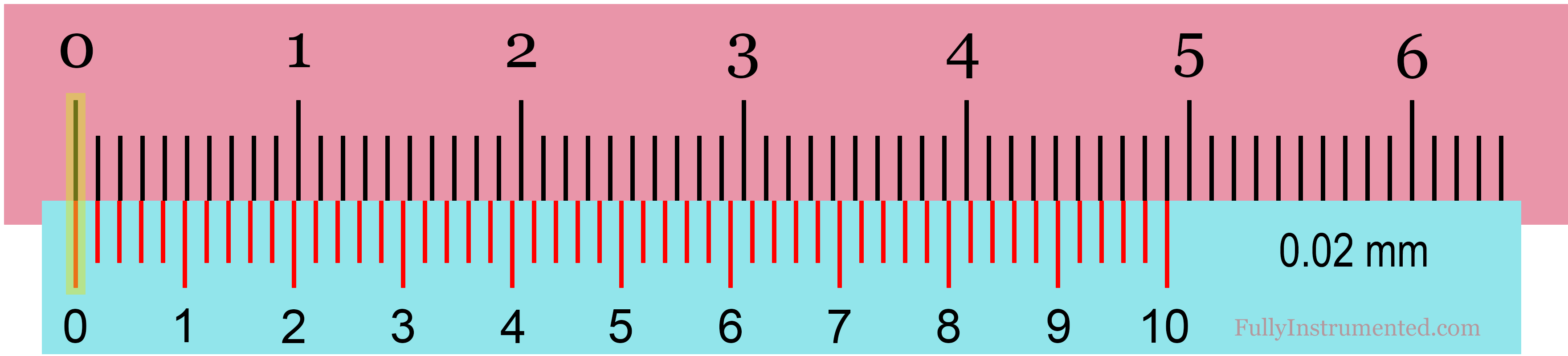

当此分度模型显示无零误差时，请参见下图。
因此，主刻度上的最小读数：
1厘米：10个师=1毫米
游标卡尺上的最小读数：
1毫米：50个分区=0.02毫米

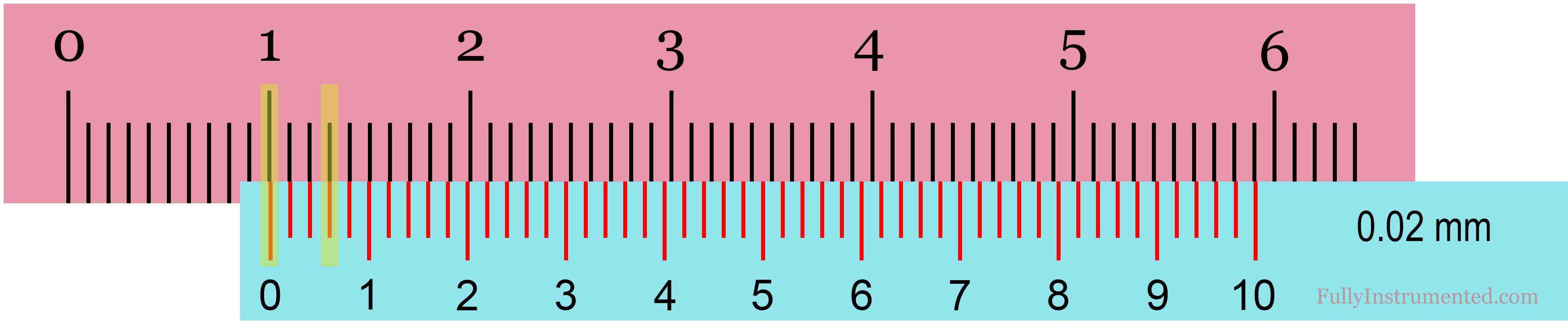

读取公制游标卡尺型号1案例1（无零误差）
主刻度=10×1 mm=10 mm
游标尺=3×0.02毫米=0.06毫米
零误差=0毫米
最终读数=10毫米+0.06毫米− 0毫米=10.06毫米

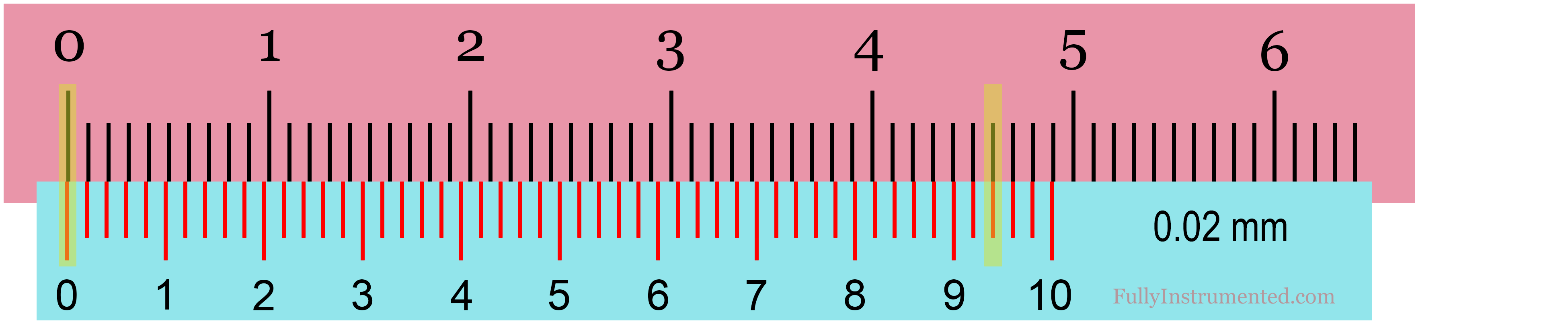

1型公制游标卡尺读数情况2（零误差为负）
主刻度=−1×1毫米=−1毫米
游标尺=47×0.02毫米=0.94毫米
零错误=−1毫米+0.94毫米=−0.06毫米

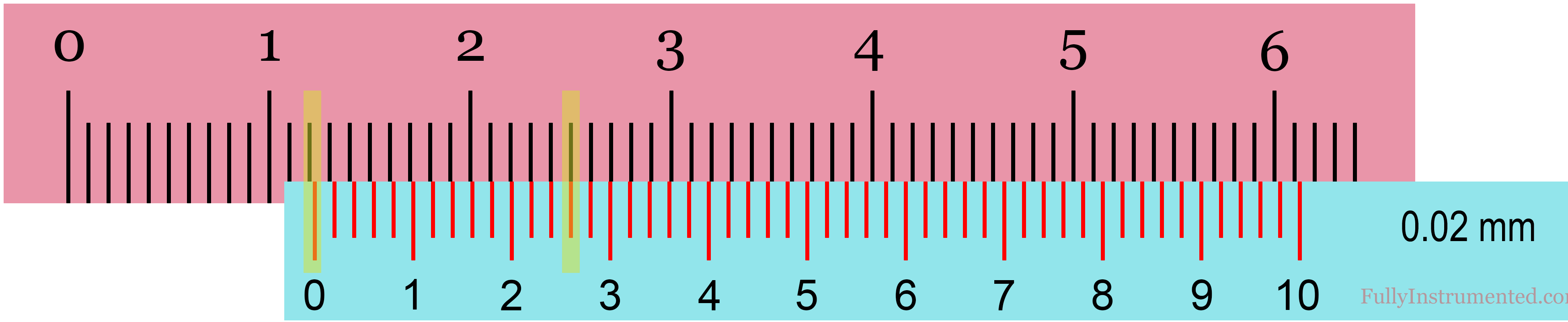

主刻度=12×1 mm=12 mm
游标尺=13×0.02毫米=0.26毫米
零错误=−0.06毫米
最终读数=12毫米+0.26毫米− (−0.06毫米）=12.32毫米

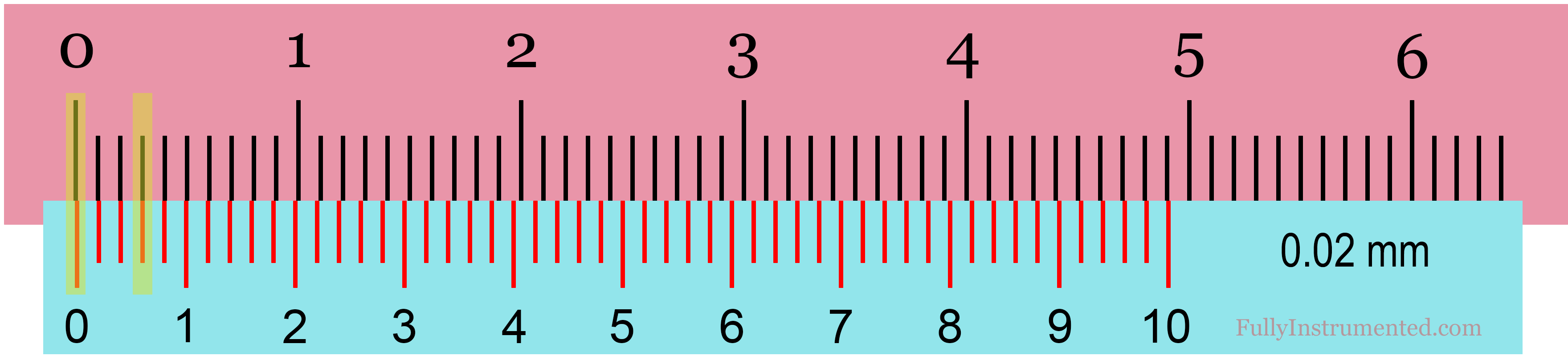

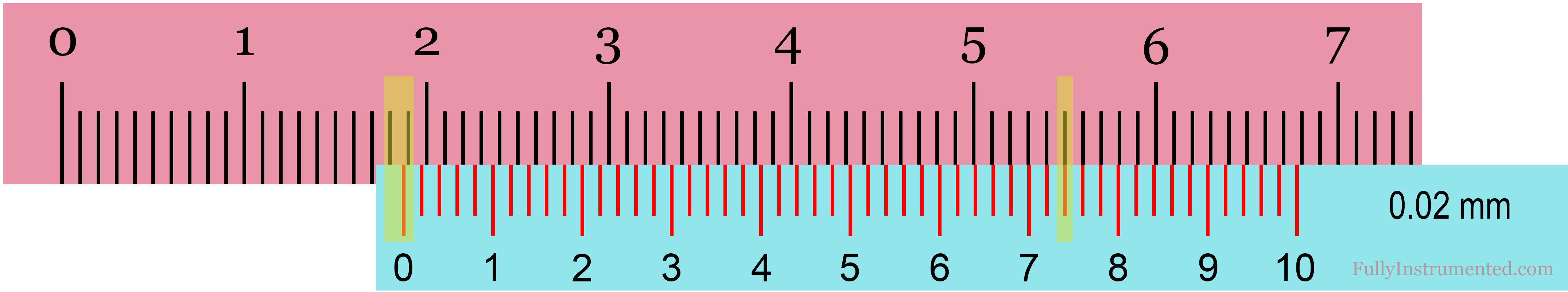

1型公制游标卡尺读数情况3（零正误差）
主刻度=0×1 mm=0 mm
游标尺=3×0.02毫米=0.06
零误差=0毫米+0.06毫米=0.06毫米
主刻度=18×1mm=18 mm
游标尺=37×0.02毫米=0.74毫米
零误差=0.06毫米
最终读数=18毫米+0.74毫米− 0.06毫米=18.68毫米

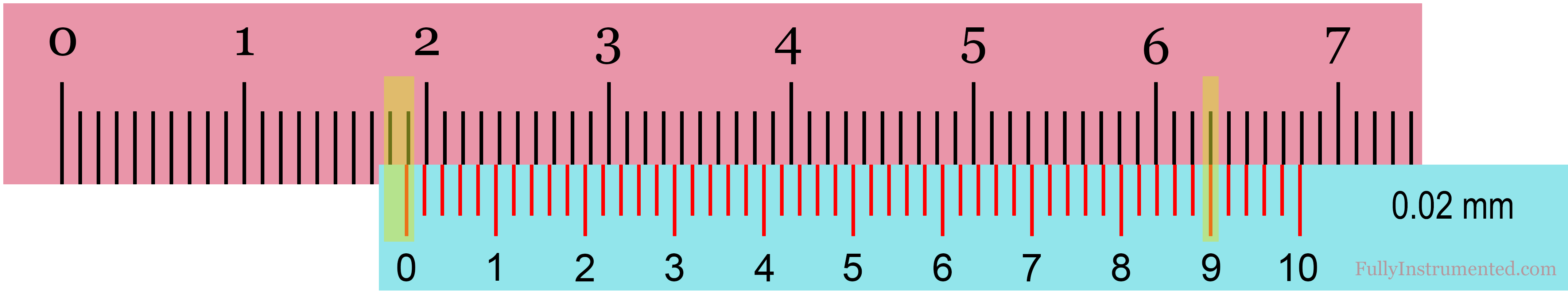

读取公制游标卡尺型号1案例4（无零误差）
主刻度=18×1mm=18 mm
游标尺=45×0.02毫米=0.9毫米
零误差=0毫米
最终读数=18毫米+0.9毫米− 0毫米=18.9毫米
2.读取2型游标卡尺（0.05 mm分辨率）
这种模式有每厘米10格主要规模和20个师在它的游标刻度上.此分度模型附带的游标卡尺示例如下三丰531-128.
当此分度模型显示无零误差时，请参见下图。
主刻度上的最小读数为
1厘米：10个师=1毫米
游标秤上的最小读数为
1毫米：20个分区=0.05毫米

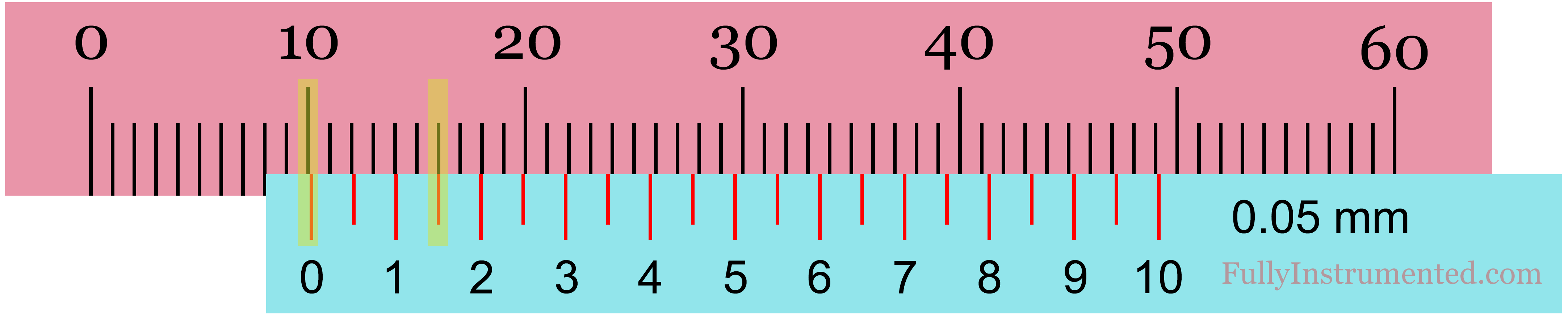

读取2型公制游标卡尺案例1（无零误差）
主刻度=10×1 mm=10 mm
游标尺=3×0.05毫米=0.15毫米
零误差=0毫米
最终读数=10毫米+0.15毫米− 0毫米=10.15毫米

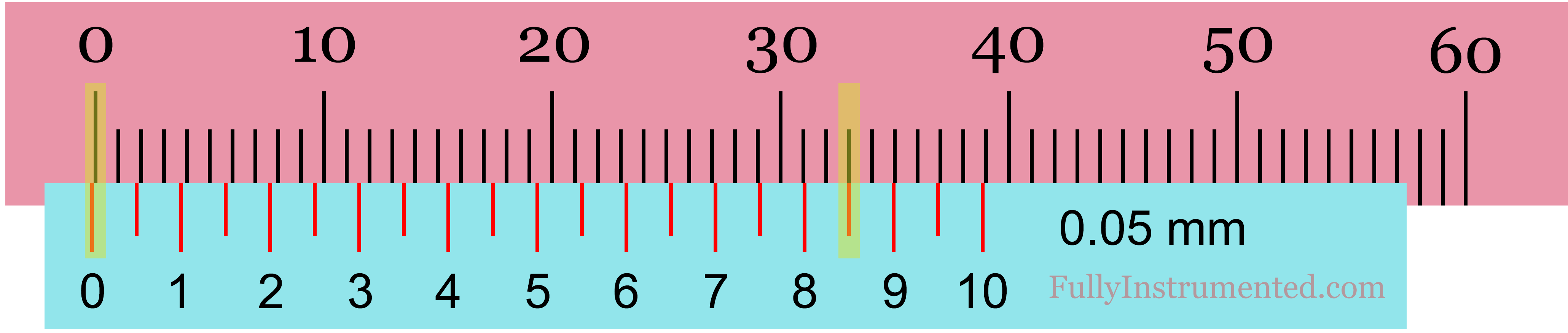

读取2型公制游标卡尺案例2（零误差为负）
主刻度=−1×1毫米=−1毫米
游标尺=17×0.05毫米=0.85毫米
零错误=−1毫米+0.85毫米=−0.15毫米

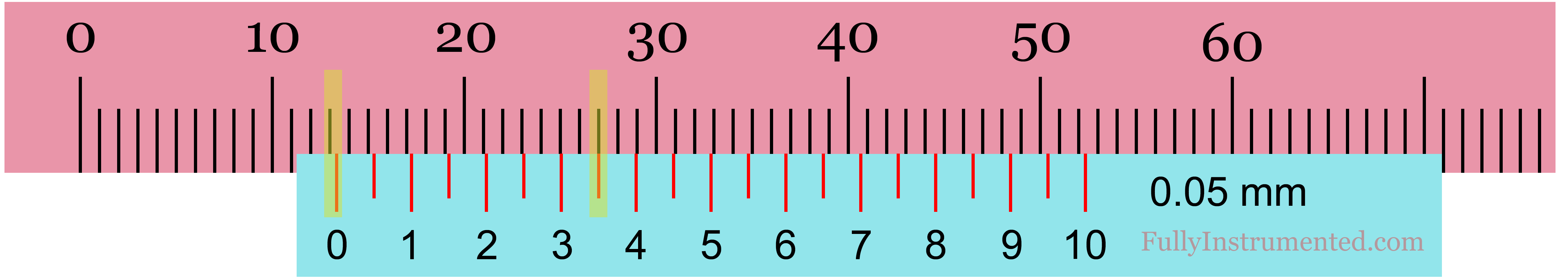

主刻度=13×1 mm=13 mm
游标尺=7×0.05毫米=0.35毫米
零错误=−0.15毫米
最终读数=13毫米+0.35毫米− (−0.15毫米=13.35毫米+0.15毫米=13.50毫米

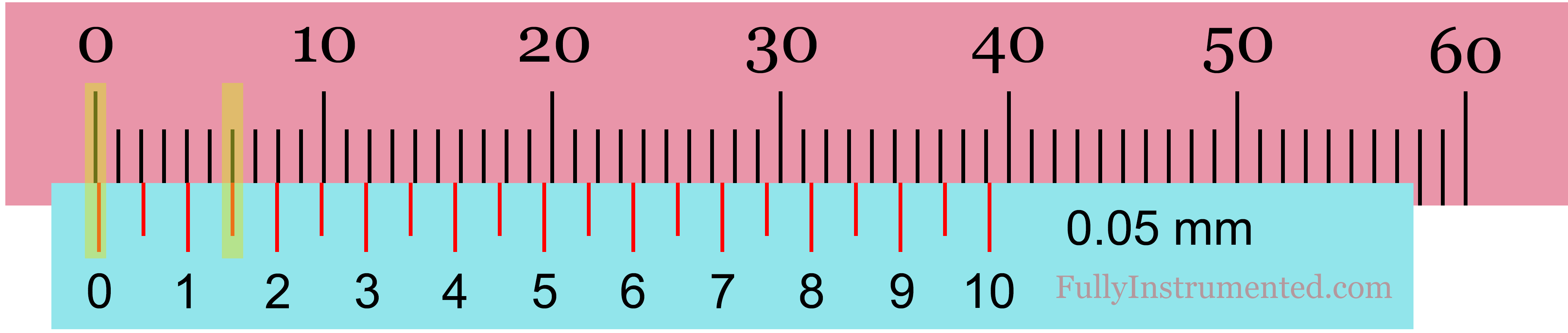

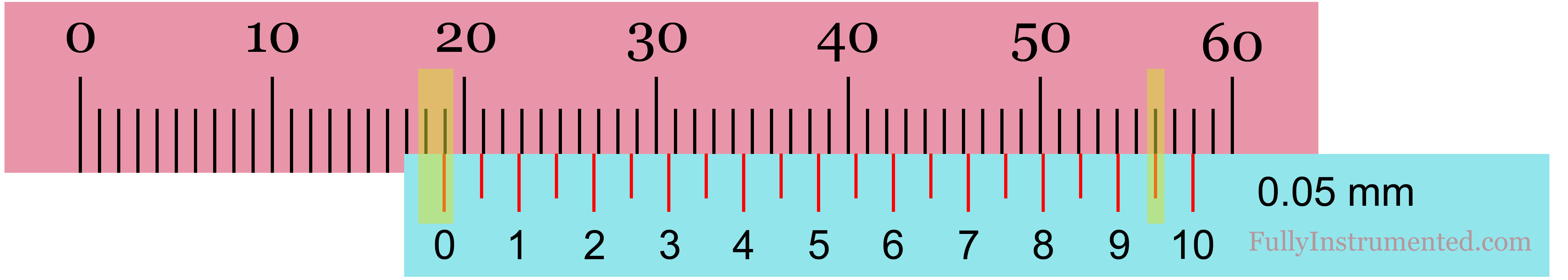

2型公制游标卡尺读数情况3（零正误差）
主刻度=0×1 mm=0 mm
游标尺=3×0.05毫米=0.15毫米
零误差=0毫米+0.15毫米=0.15毫米
主刻度=18×1mm=18 mm
游标尺=19×0.05毫米=0.95毫米
零误差=0.15毫米
最终读数=18毫米+0.95毫米− 0.15毫米=18.80毫米
3.读取3型游标卡尺（0.1mm分辨率）
这种模式有每厘米10格主要规模和10个师在它的游标刻度上. 此分度模型附带的游标卡尺示例如下EISCO PH0078B和维凯.
当此分度模型显示无零误差时，请参见下图。
主刻度的最小读数为：
1厘米：10个师=1毫米
游标秤的最小读数为
1毫米：10个分区=0.1毫米

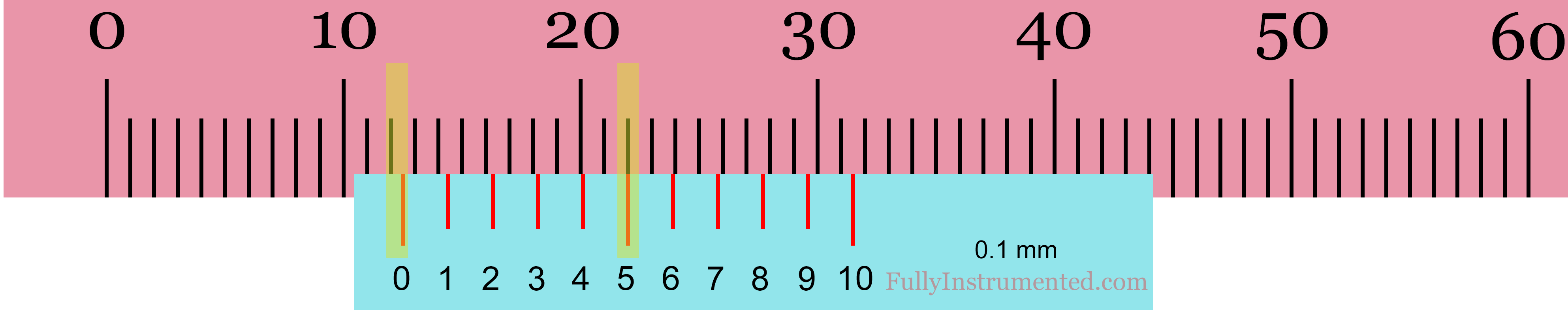

读取3型公制游标卡尺案例1（无零误差）
主刻度=12×1 mm=12 mm
游标尺=5×0.1毫米=0.5毫米
零误差=0毫米
最终读数=12毫米+0.5毫米− 0毫米=12.5毫米

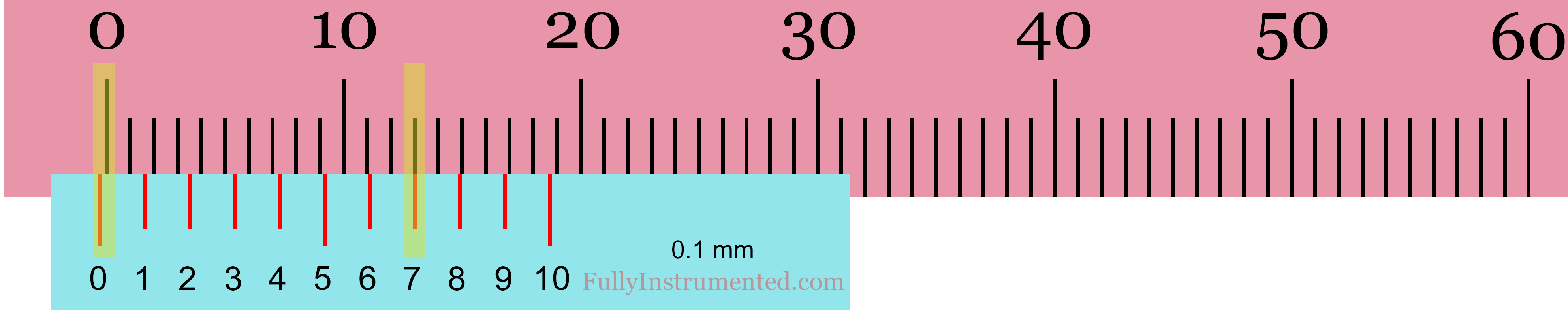

读数公制游标卡尺型号3案例2（零误差为负）
主刻度=−1×1毫米=−1毫米
游标尺=7×0.1毫米=0.7毫米
零错误=−1毫米+0.7毫米=−0.3毫米

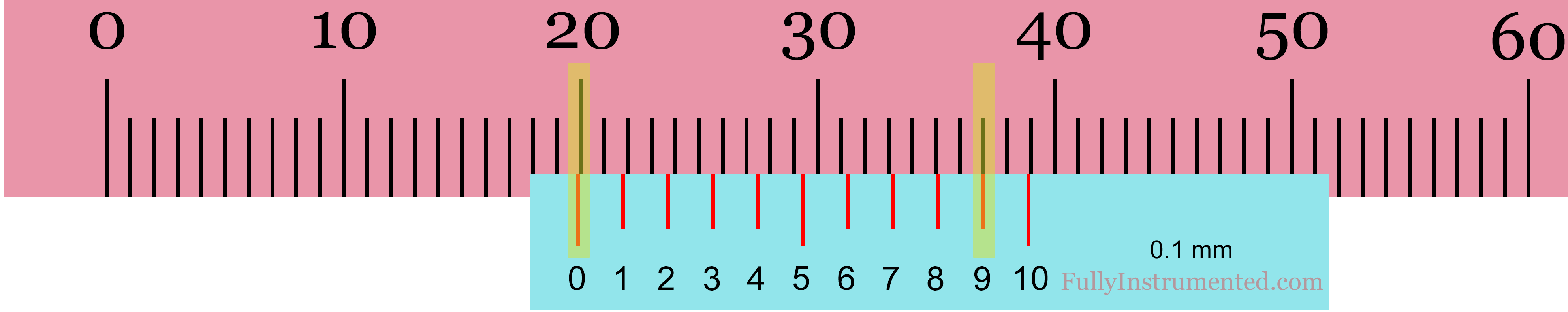

主刻度=19×1毫米=19毫米
游标尺=9×0.1=0.9毫米
零错误=−0.3毫米
最终读数=19毫米+0.9毫米− (−0.3毫米）=20.2毫米

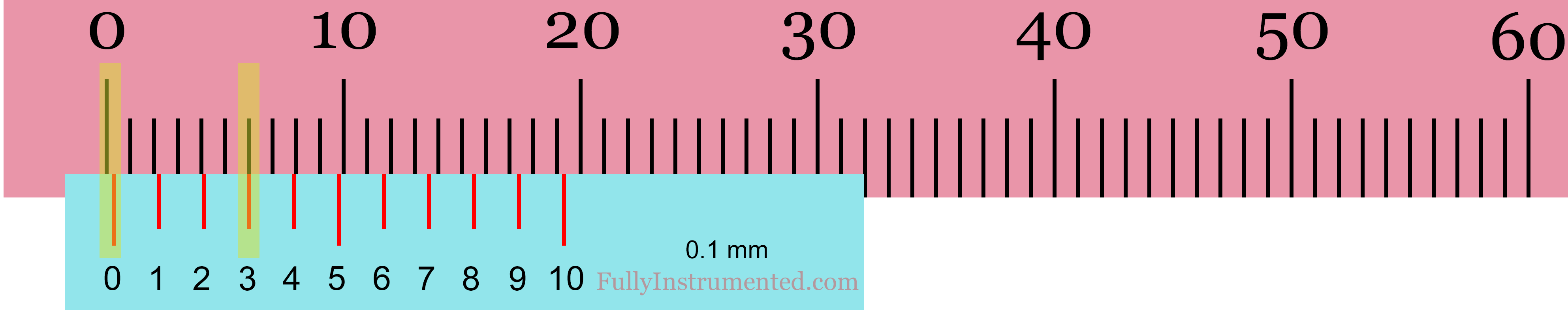

3型公制游标卡尺读数情况3（零正误差）
主刻度=0×1 mm=0 mm
游标尺=3×0.1毫米=0.3毫米
零误差=0毫米+0.3毫米=0.3毫米
主刻度=10×1 mm=10 mm
游标尺=3×0.1毫米=0.3毫米
零误差=0.3毫米
最终读数=10毫米+0.3毫米− 0.3毫米=10毫米
如何以英寸为单位读取游标卡尺（英制）
英制（英寸）游标卡尺可采用十进制或分数分辨率。小数分辨率通常为0.001〃，而小数分辨率通常为1/128〃。
然而，十进制分辨率模型在分级模型方面有所不同。有些电子秤的主刻度为每英寸50格，游标秤的刻度为爱游戏KG百家乐每英寸20格。另一种型号的主刻度为每英寸40个刻度，而游标刻度为25个刻度。另一个十进制模型的主刻度为每英寸20个刻度，而游标刻度为每英寸50个刻度。
1.1型英制游标卡尺读数（0.001〃分辨率）
这种模式有每英寸50个刻度主要规模和20个师在它的游标刻度上.此分度模型附带的游标卡尺示例如下斯塔雷特456AZ.

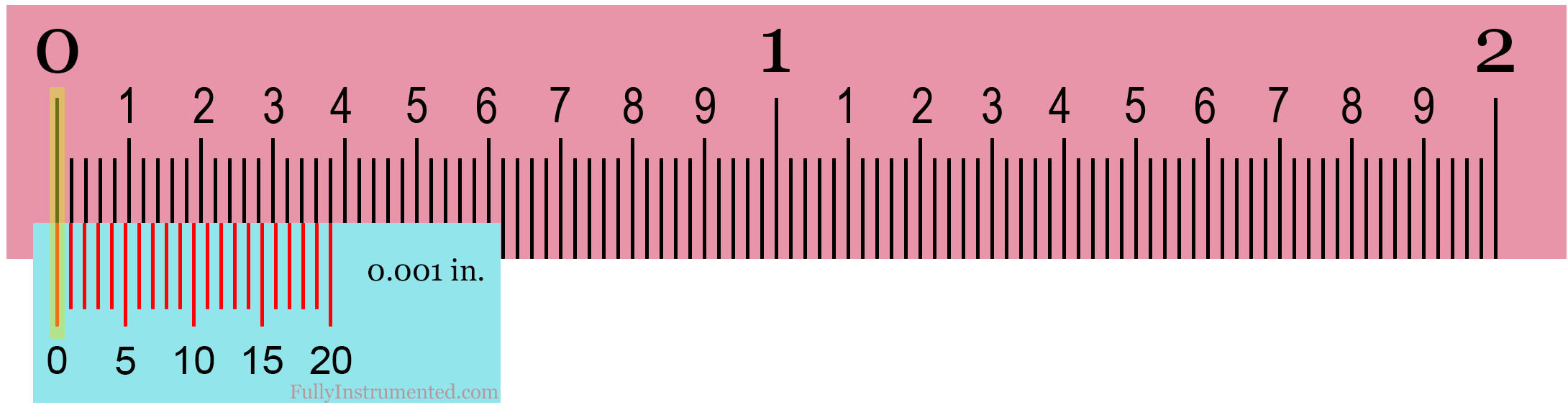

当此分度模型显示无零误差时，请参见下图。
主刻度的最小读数为
1〃：50个分区=0.02″
游标秤的最小读数为
0.02英寸：20个分区=0.001″

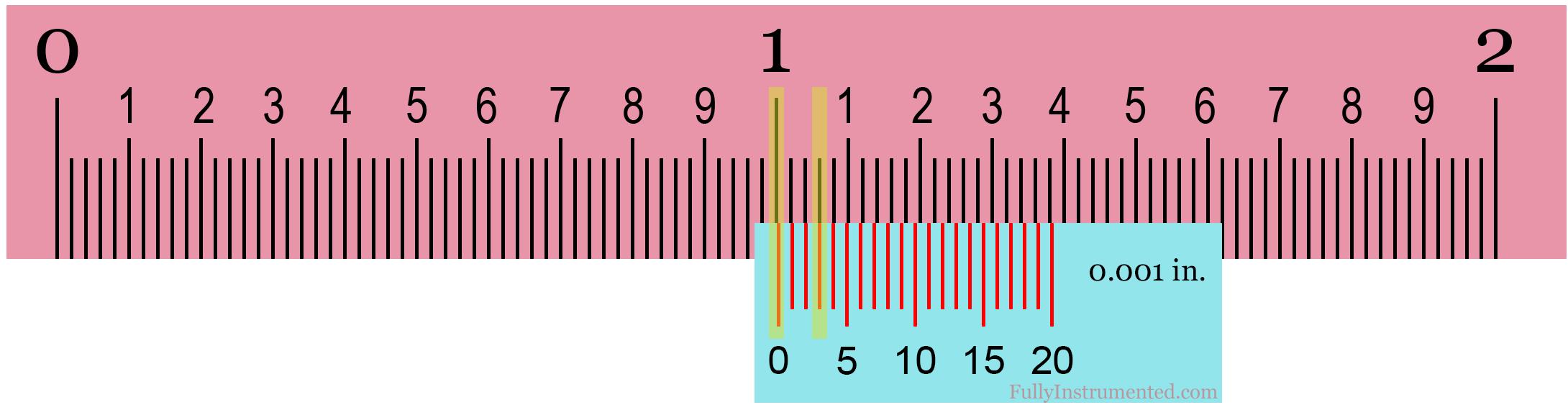

读数英制游标卡尺型号1案例1（无零误差）
主刻度=50×0.02〃=1〃
游标卡尺=3×0.001〃=0.003〃
零误差=0〃
最终读数=1〃+0.003〃− 0″ = 1.003″

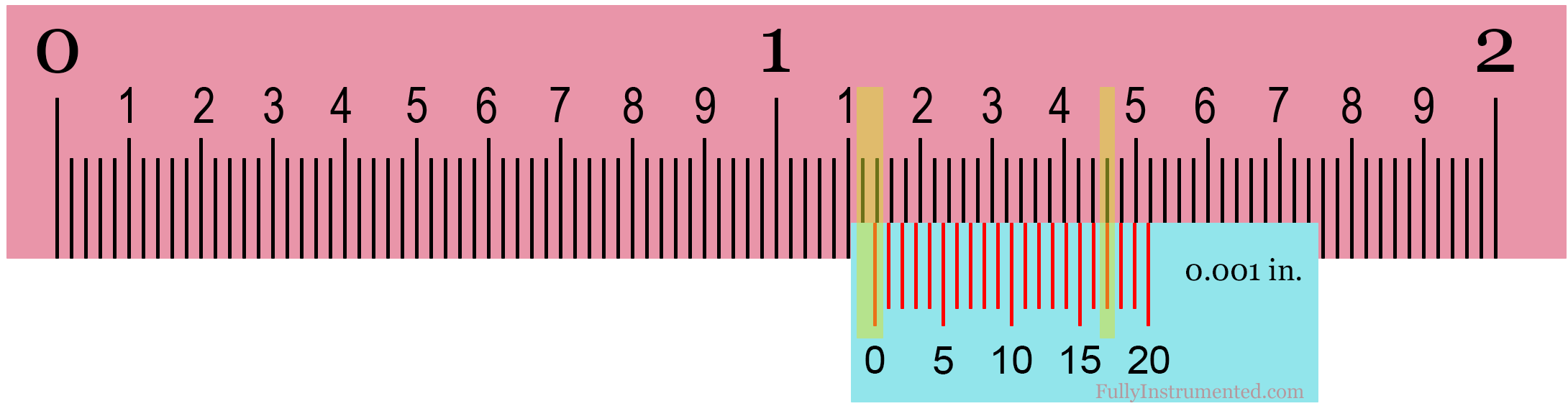

1型英制游标卡尺读数情况2（零负误差）
主刻度=−1 × 0.02″ = −0.02″
游标尺=17×0.001〃=0.017〃
零错误=−0.020″ + 0.017″ = −0.003″
主刻度=56×0.02〃=1.12〃
游标尺=17×0.001〃=0.017〃
零错误=−0.003″
最终读数=1.12〃+0.017〃− (−0.003″) = 1.137″ + 0.003″ = 1.140″

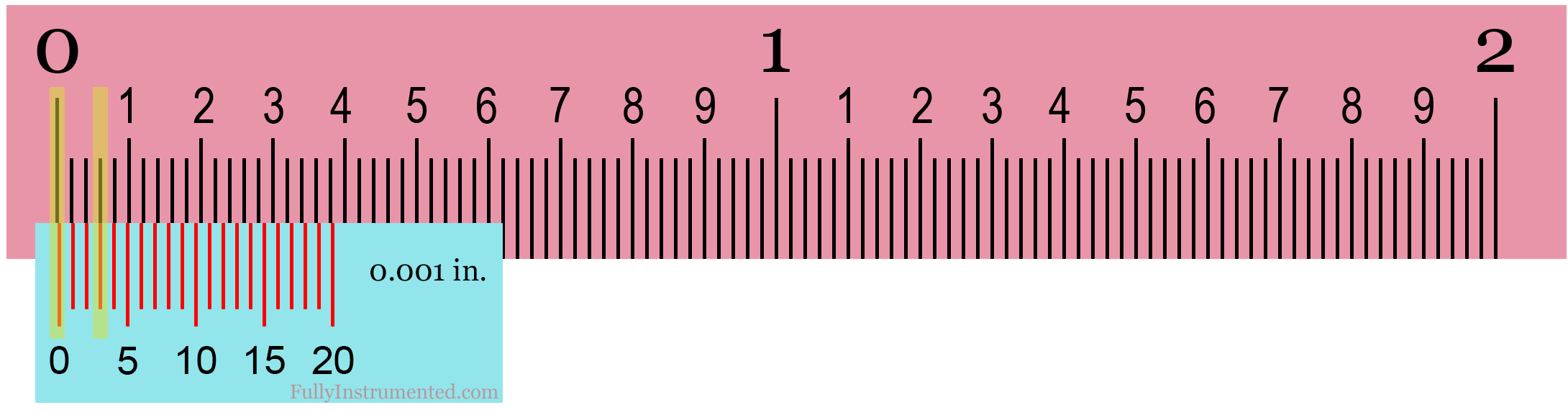

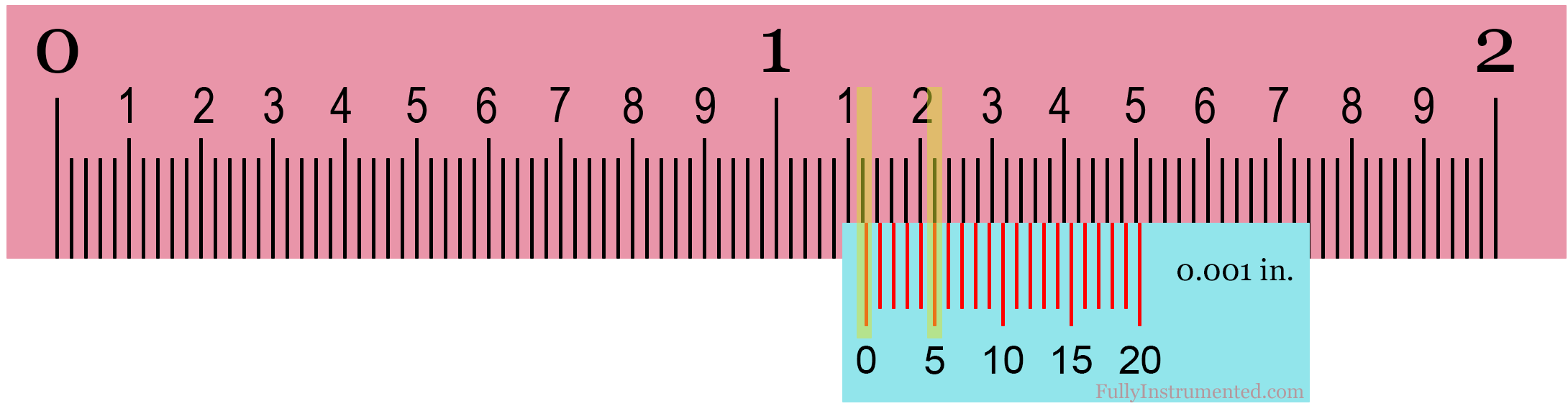

1型英制游标卡尺读数情况3（零正误差）
主刻度=0×0.02〃=0〃
游标卡尺=3×0.001〃=0.003〃
零误差=0〃+0.003〃=0.003〃
主刻度=56×0.02〃=1.12〃
游标卡尺=5×0.001〃=0.005〃
零误差=0.003〃
最终读数=1.12〃+0.005〃− 0.003″ = 1.122″
2.2型英制游标卡尺读数（0.001〃分辨率）
这种模式有每英寸40个刻度主要规模和25个师在它的游标刻度上.此分度模型附带的游标卡尺示例如下三丰532-119.

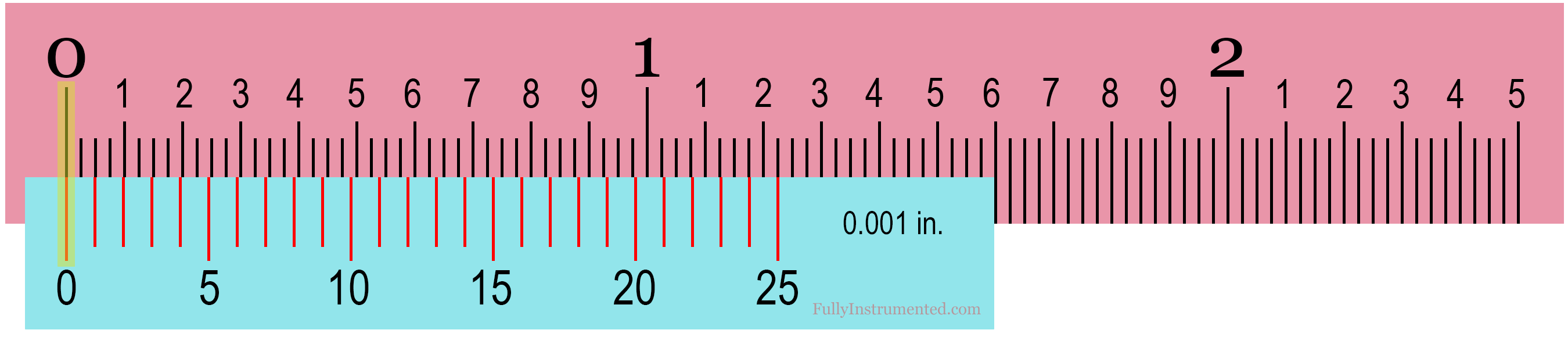

当此分度模型显示无零误差时，请参见下图。
主刻度的最小读数为
1〃：40个师=0.025″
游标秤的最小读数为
0.025〃：25个分区=0.001″

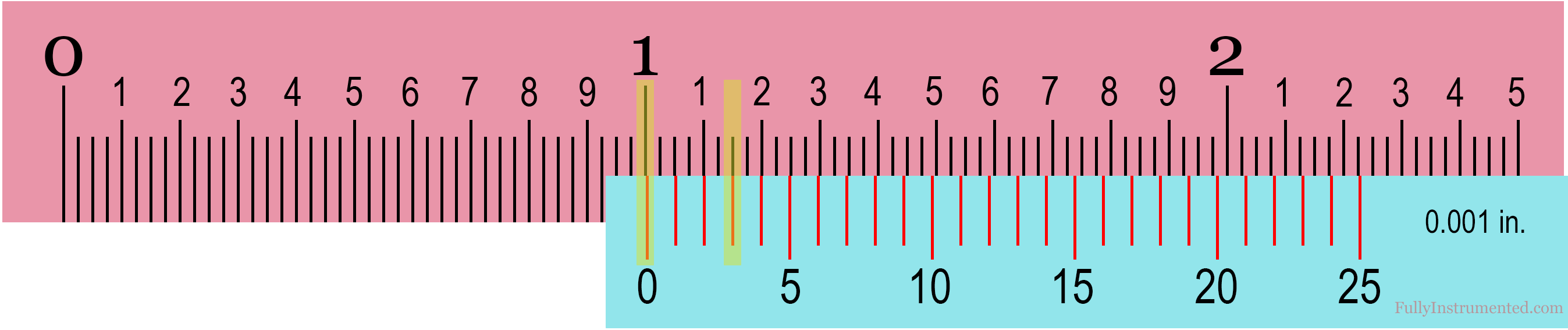

读数英制游标卡尺型号2案例1（无零误差）
主刻度=40×0.025〃=1〃
游标卡尺=3×0.001〃=0.003〃
零误差=0〃
最终读数=1〃+0.003〃− 0″ = 1.003″

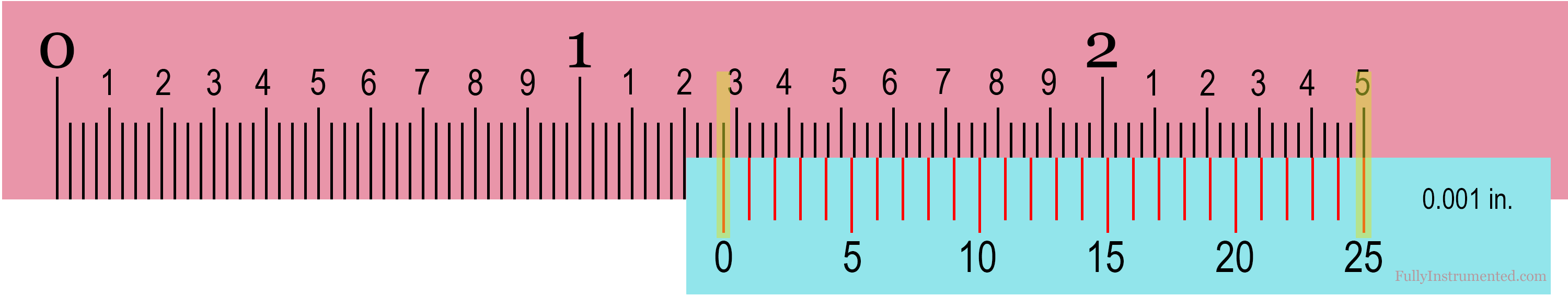

2型英制游标卡尺读数情况2（零误差为负）
主刻度=−1 × 0.025″ = −0.025″
游标卡尺=22×0.001〃=0.022〃
零错误=−0.025″ + 0.022″ = −0.003″
主刻度=51×0.025〃=1.275〃
游标尺=0×0.001〃=0〃
零错误=−0.003″
最终读数=1.275〃+0〃− (−0.003″) = 1.275″ + 0.003″ = 1.278″

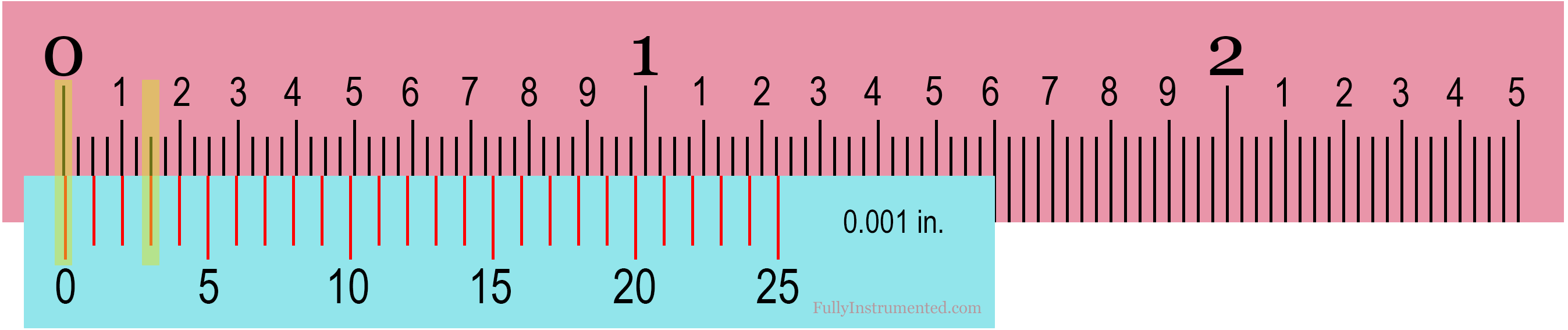

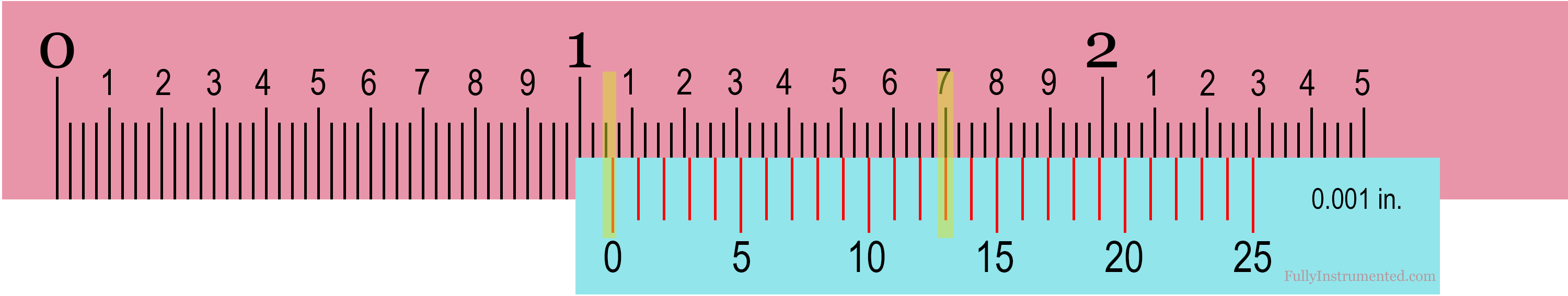

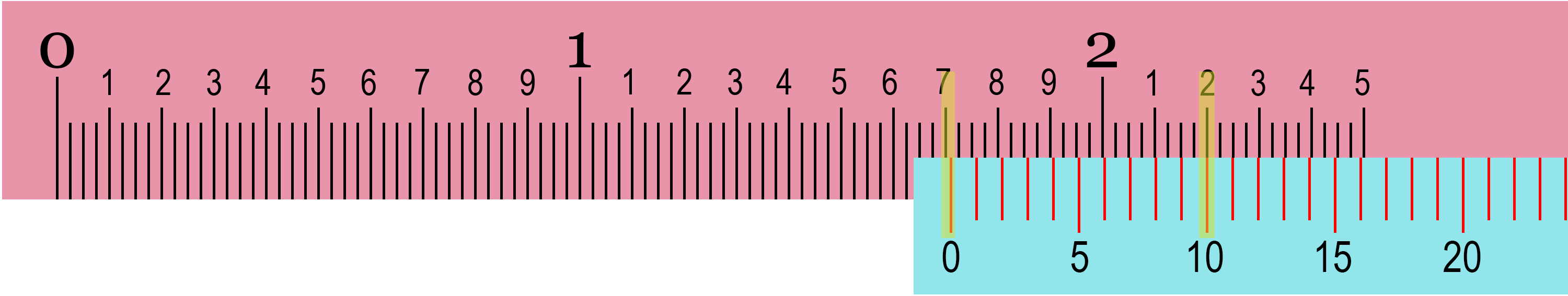

2型英制游标卡尺读数情况3（零正误差）
主刻度=0×0.025〃=0〃
游标卡尺=3×0.001〃=0.003〃
零误差=0〃+0.003〃=0.003〃
主刻度=（17×4）×0.025〃=1.7〃
游标尺=10×0.001〃=0.010〃
零误差=0.003〃
最终读数=1.7〃+0.010〃− 0.003″ = 1.710″ − 0.003″ = 1.707″

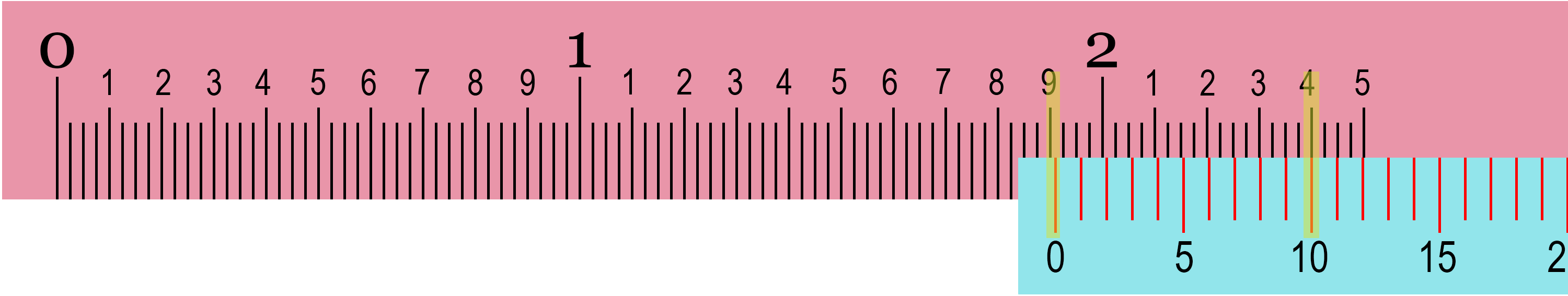

读数英制游标卡尺型号2案例4（无零误差）
主刻度=（19×4）×0.025〃=1.9〃
游标尺=10×0.001〃=0.010〃
零误差=0〃
最终读数=1.9〃+0.010〃− 0″ = 1.910″
3.3型英制游标卡尺读数（0.001〃分辨率）
这种模式有每英寸20个刻度主要规模和50个师在它的游标刻度上.此分度模型附带的游标卡尺示例如下三丰534-117.

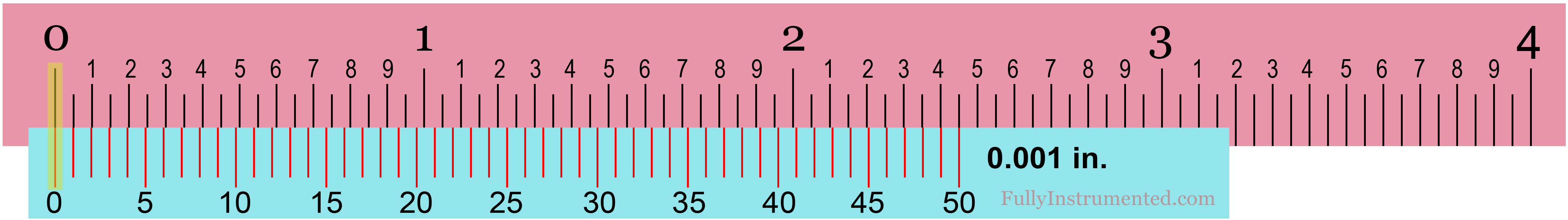

当此分度模型显示无零误差时，请参见下图。
主刻度的最小读数为
1〃：20个师=0.05″
游标秤的最小读数为
0.05英寸：50个刻度=0.001″
读数英制游标卡尺型号3案例1（无零误差）
主刻度=20×0.05〃=1〃
游标卡尺=3×0.001〃=0.003〃
零误差=0〃
最终读数=1〃+0.003〃− 0″ = 1.003″

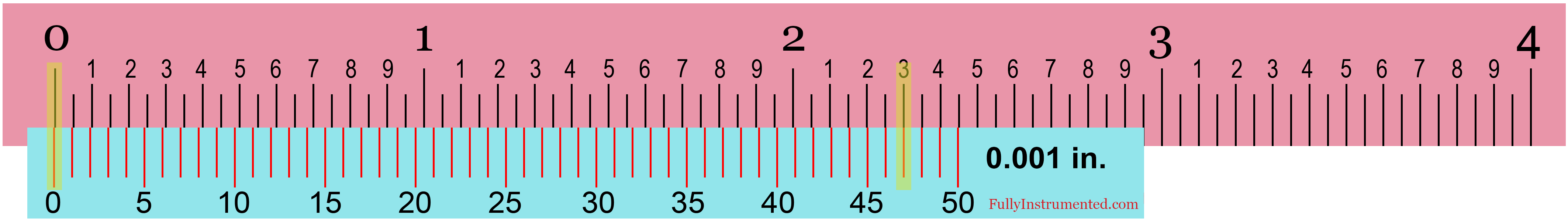

3型英制游标卡尺读数情况2（零误差为负）
主刻度=−1 × 0.05″ = −0.05″
游标尺=47×0.001〃=0.047〃
零错误=−0.050″ + 0.047″ = −0.003″
主刻度=19×0.05〃=0.95〃
游标尺=49×0.001〃=0.049〃
零错误=−0.003″
最终读数=0.95〃+0.049〃− (−0.003″) = 0.999″ + 0.003″ = 1.002″

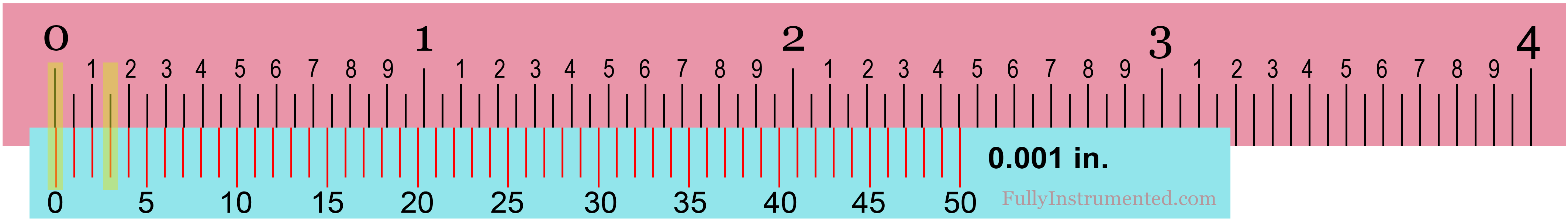

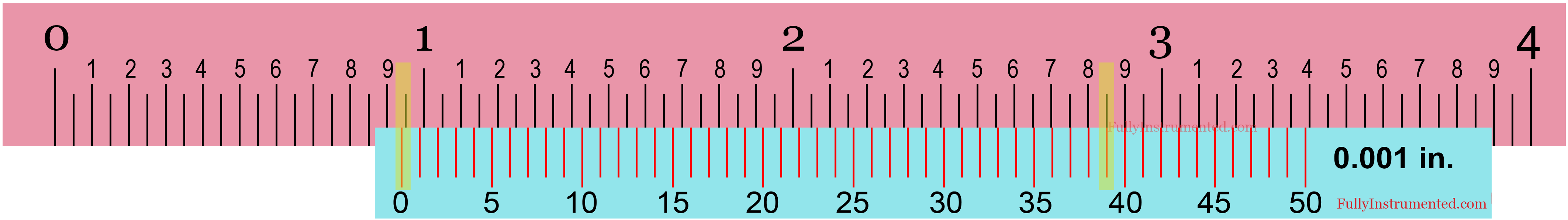

3型英制游标卡尺读数情况3（零正误差）
主刻度=−0 × 0.05″ = 0″
游标卡尺=3×0.001〃=0.003〃
零误差=0〃+0.003〃=0.003〃
主刻度=18×0.05〃=0.9〃
游标尺=39×0.001〃=0.039〃
零误差=0.003〃
最终读数=0.9〃+0.039〃− 0.003″ = 0.939″ − 0.003″ = 0.936″
4.4型英制游标卡尺读数（1/128〃分辨率）
这种模式有每英寸16个刻度主要规模和8个分部在它的游标刻度上.此分度模型附带的游标卡尺示例如下三丰531-128.
当此分度模型显示无零误差时，请参见下图。
主刻度的最小读数为
1〃：16个分区=1/16″
游标秤的最小读数为
1/16〃：8个分区=1/128″
读数英制游标卡尺型号4案例1（无零误差）
主刻度=16×1/16〃=1〃
游标尺=3×1/128〃=3/128〃
零误差=0〃
最终读数=1〃+3/128〃− 0″ = 1 3/128″
4型英制游标卡尺读数情况2（零位负误差）
主刻度=−1 × 1/16″ = −1/16″
游标尺=7×1/128〃=7/128〃
零错误=−8/128 + 7/128″ = −1/128″
主刻度=14×1/16〃=14/16〃（7/8〃）
游标尺=7×1/128〃=7/128〃
零错误=−1/128″
最终读数=14/16〃+7/128〃− (−1/128″) = 112/128″ + 7/128″ + 1/128″ = 120/128″ (15/16″)
4型英制游标卡尺读数情况3（零正误差）
主刻度=0×1/16〃=0〃
游标尺=1×1/128〃=1/128〃
零误差=0〃+1/128〃=1/128〃
主刻度=8×1/16〃=8/16〃（1/2〃）
游标尺=2×1/128〃=2/128〃
零误差=1/128〃
最终读数=8/16〃+2/128〃− 1/128″ = 64/128″ + 2/128″ − 1/128″ = 65/128″
读数英制游标卡尺型号4案例4（无零误差）
主刻度=30×1/16〃=30/16〃=114/16〃
游标尺=3×1/128〃=3/128〃
零误差=0〃
最终读数=1 14/16〃+3/128〃− 0″ = 1 112/128″ + 3/128″ = 1 115/128″
结论
学习如何读取游标卡尺有助于您在使用之前完成。不像数字卡尺或刻度卡尺这是相对容易阅读，阅读游标卡尺需要更多的努力熟悉。
除此之外，学习如何读取游标卡尺意味着您正在学习读取游标卡尺。这种规模可以在几个方面找到线性测量仪器例如游标千分尺，游标深度计等。
简而言之，您必须执行的开始步骤是确保主刻度和游标刻度的最小分割值。然后，您必须检查零误差。如果零标记未对齐，则必须测量该值。然后，读取主刻度和游标刻度。最后，将主刻度、游标刻度和零误差的读数相加。这三次读数的结果即为最终读数。
实际上，当您校准游标卡尺时，您肯定是在进行测量和计算，您必须添加不确定度值。但是，由于本主题仅涉及如何作为一般方法读取游标卡尺（不用于校准），因此我们不会将不确定度纳入计算。
