最佳示波器评论

工作或只是作为电子世界的爱好者将很快强迫您需要并使用称为示波器的测试仪器。

示波器通过以图形方式向您提供比标准万用表（模拟和数字）提供更多信息，以便为频率，幅度，上升时间，时间间隔，失真，脉冲宽度，失真，脉冲宽度和诸如某种性质进行分析的电压波形。其他。

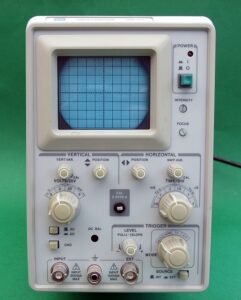

基于显示屏，有两种类型的示波器可用。旧的和早期称为CRO（阴极射线示波器）使用阴极射线管（CRT）作为其显示屏。虽然被称为DSO（数字存储示波器）的现代人正在连续取代并更换如今的CRO类型。

无论您现在所拥有的经历或职业（无论您是专业，初学者，爱好者，汽车疯子，甚至是收藏家），我们希望本文可以帮助您作为指导或参考。

在这里，我们覆盖了前10个示波器，并尝试将它们分类在每个类中。在购买示波器之前需要考虑的事情也包含在本文中，因此您将来可能会进行研究。

产品	图片	规格	价格
＃1。siglent. SDS1202x-E. [最好的总体]		带宽：200 MHz 频道：2 采样率：1GSA / s
＃2。Hantek. DSO5072P. [最适合初学者]		带宽：70MHz. 频道：2 采样率：1GSA / s
＃3。rig DS1054Z. [最适合爱好者]		带宽：50MHz. 频道：4 采样率：1GSA / s
＃4。Hantek. 1008C 8Ch. [最适合汽车]		带宽：100khz. 渠道：8 采样率：2.4 MHSA / s
＃5。siglent. SDS1104X-E. [最好低于500美元]		带宽：100MHz. 频道：4 采样率：1GSA / s
＃6。rig mso1104z. [最高$ 1000]		带宽：100MHz. 频道：4 采样率：1GSA / s
＃7。Tektronix. 2467BHD. [最佳CRT模型]		带宽：400MHz. 频道：4 显示类型：彩色CRT
＃8。siglent. SHS806. [最佳手持式]		带宽：60 MHz 频道：2 采样率：500msa / s
＃9。Sainsmart. DSO203 [最好的平板电脑类型]		带宽：72 MHz 频道：4 采样率：72msa / s
＃10。Picoscope. 2204A [最好的USB类型]		带宽：10MHz. 频道：2 采样率：1GSA / s

十大最佳示波器评论2021

1. SIGLENT SDS1202X-E示波器[最好的总体]

众所周知，市场上有许多有许多品牌可用的示波器。选择和选择最好的人可能需要一些宝贵的时间。已经说，我们尝试收集数据，结果表明，Siglent SDS1202x-e是最好的示波器，如果您是电子行业的专业，我们就可以为您推荐。

它配备了200MHz的带宽，允许您进行宽范围的测量频率。它应该超过这样的范围。与RIGOL DS1054Z相比，带宽方面远远优于带宽方面，因为RIGOL DS1054Z仅具有50 MHz带宽。

另一件事是它会帮助你更好地工作和更快。它具有1GSA / S采样率，非常快速，非常响应。从设计的角度来看，它具有非反射涂层筛，并且还在其背面稳定橡胶脚，而可移植手柄在其顶部。

最独特的特征是色温显示和256强度分级。还包括其他功能，例如串行解码，FFT，实现全带宽和校准证书。它支持I2C，SPI，UART，RS232，CAN和LIN。为了简化文档共享，它包含多种接口类型，如USB主机，USB设备，通过/失败，触发和LAN。

优点：

• 带宽：200MHz.
• 采样率：1GSA / s
• 记录长度：14态态度
• 非反射涂层筛
• 色温显示

缺点：

• 只有2个频道

2. Hantek DSO5072P示波器[最适合初学者]

作为一个初学者，它将花费很多时间，因为我们缺乏关于示波器的知识和经验。初学者购买很便宜。Hantek DSO5072如果您抬头查看一些市场评论，也很受欢迎。

它可以操作70 MHz，这对于初学者来说足够了。配备7“LCD彩色显示屏将使用户在使用时舒适。有些用户是因为它的轻量级，内置菜单和4个数学功能，包括FTT标准。

样品率为1GSA / s，与上述Siglent模型相同。虽然它的记录长度只有40kpts。实际上，它并不是那么令人印象深刻，但仍然不错。

优点：

• 带宽：70MHz.
• 采样率：1GSA / s
• 相当便宜
• 记录长度：40kpts

缺点：

• 仅2个频道
• 可能需要更换电源线类型和适配器（用欧式绳索和适配器运送）

3. RIGOL DS1054Z示波器[最适合爱好者]

这一模型是我们可以推荐的业余爱好者。RIGOL DS1054Z是市场中SIGLENT的竞争对手。当您在市场中搜索示波器时，它被证明，顶部列表中总是SIGLENT和RIGOL。

RIGOL DS1054Z是一种可靠且价格合理的四通道示波器。它具有大显示屏（800×480像素）和一些测量功能。它可以在50 MHz带宽上运行，其中1 GSA / S采样率已经足够快，考虑到其价格。

用户提供四个通道。可以轻松完成在不同渠道之间进行详细检查和比较的任何工作。初始带宽为50MHz，但可以升级到100MHz。它还适用于12个MPTS到24 MPT的记录长度。

优点：

• 带宽：50MHz.
• 频道：4
• 采样率：1GSA / s
• 比siglent sds1202x-e便宜

缺点：

• 可能需要在40天试用​​期后支付一些职能。
• UI有点慢
• 嘈杂的粉丝

4. Hantek 1008C 8CH示波器[最适合汽车]

汽车世界不含电子产品。相反，电子产品在其中发挥着重要作用。大多数自主控制由电子完成。Hantek 1008C是您想要排除故障，修理，甚至仅用于学习汽车电子产品时最佳选择。

它具有最独特的功能，它比较在那里的其他范围。它有8个频道，这是一个疯狂的强大。它允许用户同时监控多个信号。

此外，它具有100kHz带宽和2.4msa / s的采样率。它可以与USB 2.0即插即用界面接口。该示波器模型不包括显示屏。因此，在PC屏幕上提供显示器，该PC屏幕可以与包括的软件连接。其记录长度为4百万。

优点：

• 非常便宜
• 8频道
• 有一个用于大多数汽车测试的菜单。
• 用方便的引线捆绑并淘汰点火探针。

缺点：

• 缺乏AC设置和内置过滤器

5. SIGLENT SDS1104X-E示波器[最好低于500美元]

Siglent一直是示波器世界中的顶部列表之一。如果我们谈论价格和质量，总会有一个权衡。假设我们有500美元，那么我们最好买一个示波器，价格为500美元或附近，因为我们有能力提供它。Siglent SDS1104X-E具有优于SIGLENT SDS1202x-e的一些功能。

事实上，它价格较高。但是，所提供的功能远远优于较低甚至相同价格的范围。它具有100MHz的带宽，与SIGLENT SDS1202X-E相比较低，但它有更多的通道。不同SDS1202X-E不同SDS1104X-E的新功能是搜索功能，用于网络分析，内置Web服务器和可选WiFi的Bode绘图仪。所以，毫无疑问是值得的。

优点：

• 带宽：100 MHz
• 频道：4
• 采样率：2 x 1gsa / s
• 记录长度：2 x 14mpts
• 可选的wifi

缺点：

• 风扇有点吵

6. RIGOL MSO1104Z示波器[最高$ 1000]

如果您正在寻找一个预算大约1000美元的范围，那么这一个是对您的正确选择。RIGOL MSO1104Z附带的功能和功能值得的价格，尽管某些人仍然有点昂贵。

该产品配有100MHz带宽和4个模拟通道。范围很紧凑。提供的探针是四个被动模拟探头和一个有源逻辑探头。它可以快速测量，采样率为1GSA / s和记录长度为12mpts。

此外，它还提供16个数字频道，旨在嵌入式设计和测试市场，其行业领先的规格，强大的触发功能和广泛的分析能力。它具有较高的波形捕获速率，高达30,000 WFMS / s和实时波形记录 - 重放高达60,000帧。更新率越多，您就越有可能捕获故障。其显示是多级强度分级。

为了帮助简单的文档分发的用户，它具有完整的连接，包括LAN（LXI），USB主机和设备和AUX。它可以解码并行，RS-232，I2C和SPI。制造商还包括内置的功能，例如测量周期，频率，上升时间，下降时间，宽度，占空比和脉冲。另一件事是提供了许多数学函数。它可以做FFT，差异，平方根，日志等等。两个通道也可提供25MHz的波形发生器。

常规模型（DS）和MSO（混合信号示波器）之间的差异是MSO模型称为逻辑分析器的功能。

优点：

• 带宽：100MHz.
• 频道：4
• 采样率：1GSA / s
• 16数字频道MSO
• 记录长度：12MPTS
• 包括自由软件捆绑包BND-MSO / DS1000Z内置于设备中
• 完整连接：LAN（LXI），USB主机和设备，AUX

缺点：

• 有点贵

7. Tektronix 2467BHD示波器[最佳CRT型]

无疑是泰克宗旨，广为人知，用于制造测试和测量装置。这意味着这家美国公司在包括示波器的测试设备的开发世界中具有悠久的历史。

Tektronix 2467B是这种类型的野兽。它是2400系列中的顶端型号之一。它配备了400 MHz的高范围带宽，这使得它对高频测量非常强大。它具有四个通道，也增加了它的价值和质量。显示器显示为HD。我们为那些是老学校粉丝或收藏家的人建议这个范围。

随着数字范围的轰炸，我们确实意识到模拟模型很快就会更换。但是，总是有人甚至甚至是仍然更喜欢模拟的群体到现代型范围。因此，这是我们对所述社区的最佳建议。

优点：

• 带宽：400MHz.
• 频道：4
• 内置计数器/定时器/触发器（CTT）

缺点：

• 由于辐射暴露，尤其是在人眼中，可能会导致健康问题。
• 没有可用存储内存
• 没有多个接口，如USB FlashDrive。

8. Siglent SHS806示波器[最佳手持式]

工程师并不总是在实验室内工作。有时他们需要在实地工作中完成工作。涉及到这一点时，便携式方便的服务测试设备是最好的服务。SIGLENT SHS806是我们深受大多数时候在该领域工作的人推荐的产品。

该产品具有60MHz带宽和2个通道。1GSA / s的采样率与SIGLENT SDS1202X-E一样强大。它还具有2MPTS记录长度，使我们能够进行快速电动测试。

提供的电池可以持续大约五个小时。虽然方便和便携，但它还支持USB接口以简化文档分布。所以，如果你处于急需便携式范围，那么这个产品是最好的选择。

优点：

• 带宽：60 MHz
• 频道：2
• 采样率：1GSA / s
• 记录长度：2MPTS
• 方便和便携

缺点：

• 电池寿命不会太长

9. SainsMart DSO203示波器[最佳口袋尺寸类型]

随着技术的发展到目前为止，市场和社区始终需要更多的范围模型和质量。Sainsmart通过轻量级功能将其产品DSO203发布。它大约重2.08，大约和测量为4.2 x 0.4 x 2.2英寸。

对于其特征和性能，它不会失去旧和手持式型号。它具有72 MHz的特色，可在其型号上视为优越。它还配备了四个频道。采样率为72msa / s，它有能力提供模拟通道的可靠转换结果。

其他功能用户可以获得是自动测量，波形存储，固件升级，用户应用程序和开源。Sainsmart DSO203确实小巧轻便。但是，功能和性能不是笑话，能够提供所需的功能。

优点：

• 带宽：72MHz.
• 频道：4
• 采样率：72msa / s
• 通过USB连接可充电电池
• USB接口

缺点：

• 版本陈旧

10. PicoScope 2204A示波器[最好的USB类型]

常见的范围已经包括显示器以及产品。另一方面，它需要在袋子里有一些空间。当你不想携带这样一个重量级时，这可能是一个问题。Picope附带其产品型号2204a及其迷人的功能。

PicoScope 2204a配有10MHz的带宽和100 MSA / s的最大采样率。记录长度仅为8kpts。它充分支持USB。所以，笔记本电脑或电脑可以电源。它有2个频道。在价格和功能之间的比较中，硬件合理。

另一件事让它变得令人敬畏的是软件。它包括免费Picope PC软件。在这里，您可以监控波形。除此之外，它允许您进行多种视图。它会串行解码给您留下深刻的印象。该软件提供用户界面上流量的解码数据。PicoScope软件甚至让您能够定义自己的方程式。与此同时，最实惠的范围仅提供基本的波形数学。

优点：

• USB供电
• 轻便的小（轻松适用于笔记本电脑包）
• 适用于现场测试
• 包括PC软件
• 采样率：100msa / s
• 数学特征

缺点：

• 需要一台笔记本电脑或PC进行界面
• 带宽仅为10MHz

购买前需要考虑的事情

1.带宽

它决定了能够准确测量的最大频率。最简单的方法是使用“五次规则”，这意味着您必须将您想要乘以五的频率乘以五。确保不跳过此参数，因为它会影响测量的准确性。

2.上升时间

准确时间测量需要快速上升时间。上升时间为k /带宽，其中k为带宽<1 ghz的范围介于0.35之间，0.40至0.45（> 1GHz）。

3.匹配探针

获得精确测量的最佳方法是使用来自同一制造商的探头。它必须匹配范围的带宽。

4.输入通道

以一种简单的方式，范围的渠道越多，越好。但是，它也会增加价格。它总是取决于你的需求。如果仅需要比较波形的信号定时，那么两到四个通道应该足够。在其他情况下，例如使用并行数据调试数字系统，更好8或16个通道。

5.快速采样率

它解释了示波器对电影摄像机的帧速率等信号进行采样的频率。“五次规则”也适用于这里意味着使用至少5倍的最高频率分量的采样率。

6.多功能触发

它有助于用户提供稳定的显示屏，并在复杂波形的特定部分上置于零。当范围具有更宽的触发选项时，它意味着您可以找到问题的问题更快。

7.长记录长度

记录长度越大，越好。示波器能够仅存储有限数量的样品。完整的波形记录必须具有一定数量的点。它被称为记录长度。

8.强大的波形导航和分析

用户需要工具来自动执行过程并加速查找特定的波形错误。在查找特定波形错误的情况下，需要更缩放和平移，播放和暂停，标记，标记，搜索和标记以及高级搜索等工具。

9.自动波形测量

它使得更容易获得准确的数字读数。如今，许多数字范围提供平均值和RMS计算，占空比和其他数学操作。甚至用户也可以为特定数学函数编写自己的公式。

10.高级应用程序支持

高级范围配备了用于光学和电气设计故障排除和标准合规性的应用软件。在研究和开发领域，在电子世界上工作的人真的需要这种软件。

11.简单，响应操作

该范围必须易于使用和响应于任何小事变更。AutoSet和/或默认按钮将帮助偶尔使用即时设置的用户。

12.连接和扩展

用户可能需要将示波器连接到计算机或通过便携式介质传输数据，允许高级分析并简化文档和共享结果。USB等标准接口对于USB闪存驱动器来存储波形，捕获和设置。它还包括GPIB，RS-232，以太网和LXI等接口，以及与网络通信模块相同的链接。

13.所有权成本

在一天结束时，它没有自由地获得示波器。在购买之前，务必得到优先权是对每个用户的必要条件。如果需要通过中等质量范围或甚至便宜的需求，那么没有必要购买先进的范围。

是时候决定：哪个示波器购买？

所以，我们在这里。我们已经达到了结论阶段。制造示波器，使人们可以通过使用标准万用表来监控和分析它们无法完成的电子信号波形。要考虑的最重要的事情总是带宽。价格归功于。

如果您正在寻找测试仪器来分析拾取信号的频率，那么您可能会寻找一个频谱分析仪。

在我们自己的研究之后，siglent sds1202x-e是我们可以推荐您购买的最佳选择。它的特征和性能都优越。在价格标签上，与其竞争对手的RIGOL DS1054Z相比，这是完全值得的。
