学习如何读刻度盘卡尺就是学习如何读它的主刻度盘和刻度盘。主刻度像尺子一样是线性的，而刻度盘/次刻度是圆形的。简单地说，如果你问如何读刻度盘卡尺，你必须掌握这两个刻度。
有公制或英制卡尺。的美国市场上常用的表盘卡尺是英制表盘卡尺。顾名思义，它配有英寸分级系统，分辨率可达0.001″。基于公制的表盘卡尺(以毫米为刻度)的分辨率可降至0.02毫米。一些表盘卡尺甚至提供英寸和毫米刻度。
对一些人来说，读表盘卡尺可能不像正在读取数字卡尺．这一困难的主要问题可能在于刻度盘读数。然而，它被认为比读游标卡尺．刻度刻度更清晰，更容易阅读。
这篇文章的目的是指导你如何读刻度盘卡尺。你将学习计算主刻度和刻度盘，考虑零误差并计算最终读数。此外，您将学习如何读取刻度卡尺，无论是英寸，毫米，或分数。特别是读分数刻度盘卡尺，它是相当不同的。所以，你不应该错过它。
一般公式
基本上，读刻度盘卡尺就像读游标卡尺。你必须计算所有的组成部分的读数来得到核心的最终读数。
主标读数+刻度盘读数−零错误=最终读数
- 主要刻度读数=从“0”开始经过下颚的分度×主尺度的最小分度值。
- 表盘刻度读数=从“0”到刻度盘的最小分度值。
- 零位误差=两个闭爪从“0”开始通过针的分度×刻度盘的最小分度值。
当你合上颚时，零误差是一个不希望看到的读数。显示一定的读数，读数为0″或0 mm(无零误差)。这个零错误值可以是负数，也可以是负数。
在你做计算之前，你必须知道主刻度和刻度盘的最小除法值-我们稍后将这两个值与刻度盘的已计算除法值相乘。
通常，刻度盘卡尺制造商会通过标记让你知道每个刻度的最小读数。你可以在刻度盘卡尺上看到。然而，为了学习的目的，你需要知道它来自哪里。所以，如果你正在使用的刻度盘卡尺没有关于它的信息，你总是知道该怎么做。
主尺度的最小分割值
一般主量表的最小分割值为0.1″。这是根据1个分区10个分区(″)的主尺度进行分级的结果。
1″:10 division = 0.1″
刻度盘的最小分割值
刻度盘的功能是放大主刻度的最小分割。而许多刻度盘有100刻度。如果滑爪移动0.1″，同时指针移动100个刻度(主刻度的0.1″等于一个完整的旋转)，则刻度盘最小的刻度值为:
0.1″:100个部门= 0.001″
有些刻度盘带有200度刻度。若滑爪移动0.2″，同时针绕转200圈(主刻度的0.2″为一圈)，则主刻度的最小分度值为:
0.2″:200个分部= 0.001″
定义了这两个最小值之后，现在就可以使用前面提到的一般公式了。
1.如何读取刻度卡尺(英寸)
表盘卡尺读数例1
以下表盘卡尺有10个部门每1″的主要规模和200个部门每一个充分旋转其表盘规模。如果下颚移动2/10英寸(0.2″)，针移动一个完整的旋转。
这意味着:
- 主尺度的最小分割值为0.1″(1″:10分割)。
- 刻度盘的最小分割值为0.001″(0.2″:200分割)。
如果已经定义了最小的读数，我们可以进行下一步。
1.主要刻度读数
看看左边的指针。滑颚通过的分度量为8，主尺度最小分度值为0.1″。
下颚通过的分度×主刻度最小分度值=主刻度读数
8 × 0,1″= 0,8″
2.表盘刻度读数
看正确的指针。通过针的分度量为51，刻度盘的最小分度值为0.001″。
指针通过的分度×刻度盘最小分度值=刻度盘读数
51 × 0,001″= 0,051″
3.零位误差
当颚合上时，假设针指向“0”，这意味着它没有零误差。
0 × 0001″= 0″
4.终值
主标读数+刻度盘读数−零错误=最终读数
0,8″+ 0,051″−0″=0851”

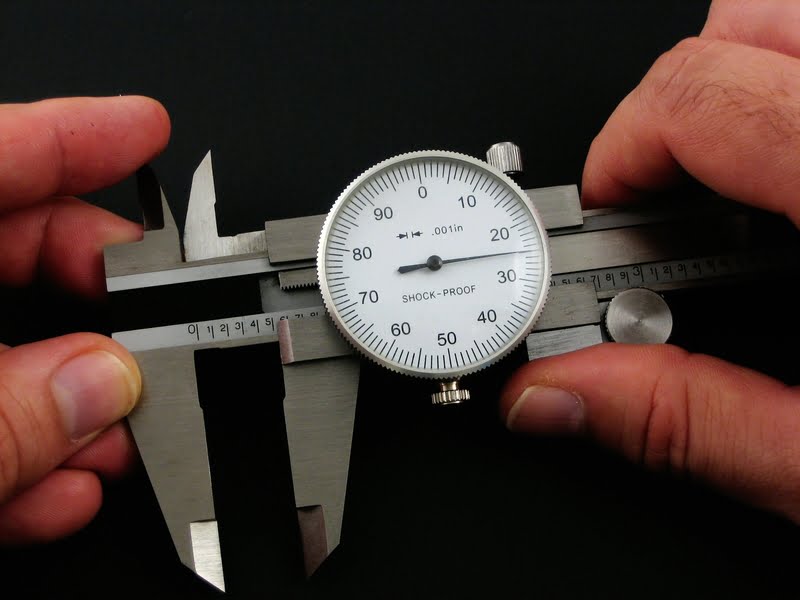

b.刻度卡尺读数例2
以下刻度盘卡尺在其主刻度盘上每英寸有10个刻度盘，在刻度盘上每全回转有100个刻度盘。
这意味着:
- 主尺度的最小分割值为0.1″(1″:10分割)。
- 刻度盘的最小分割值为0.001″(0.1″:100分割)。
1.主要刻度读数
主标上通过的分度×主标上最小分度值=主标读数
5 × 0.1″= 0.5″
2.表盘刻度读数
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
25 × 0.001″= 0.025″
3.零位误差
当颚合上时，针指向“0”。
0 × 0.001″= 0″
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
0.5″+ 0.025″−0″=0.525”

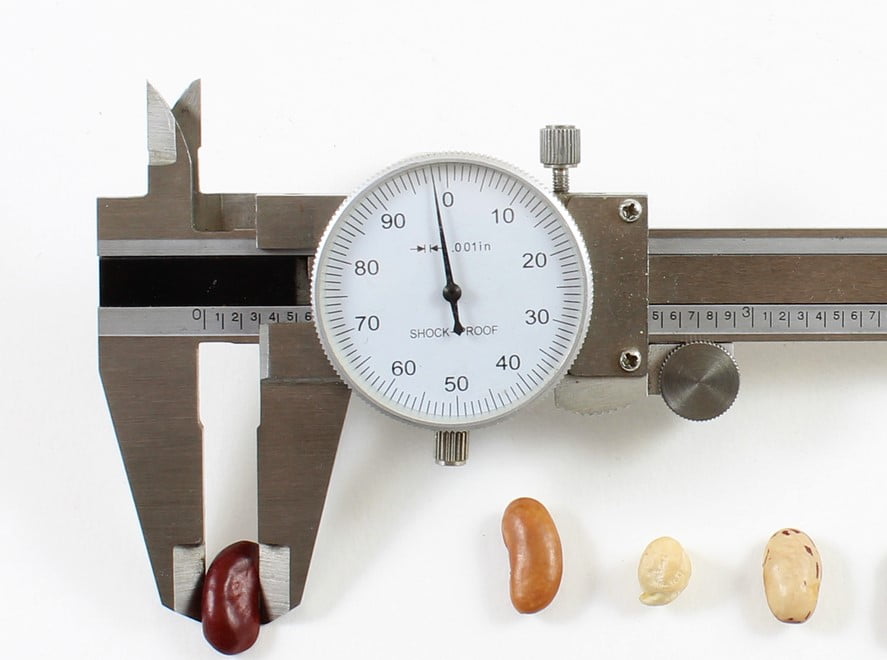

刻度卡尺读数示例3
下图向我们展示了:
- 主尺度的最小分割值为0.1″(1″:10分割)。
- 刻度盘的最小分割值为0.001″(0.1″:100分割)。
1.主要刻度读数
主标上通过的分度×主标上最小分度值=主标读数
2 × 0.1″= 0.2″
2.表盘刻度读数
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
98 × 0.001″= 0.098″
3.零位误差
当颚合上时，针指向“0”。
0 × 0.001″= 0″
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
0.2″+ 0.098″−0″=0.298”

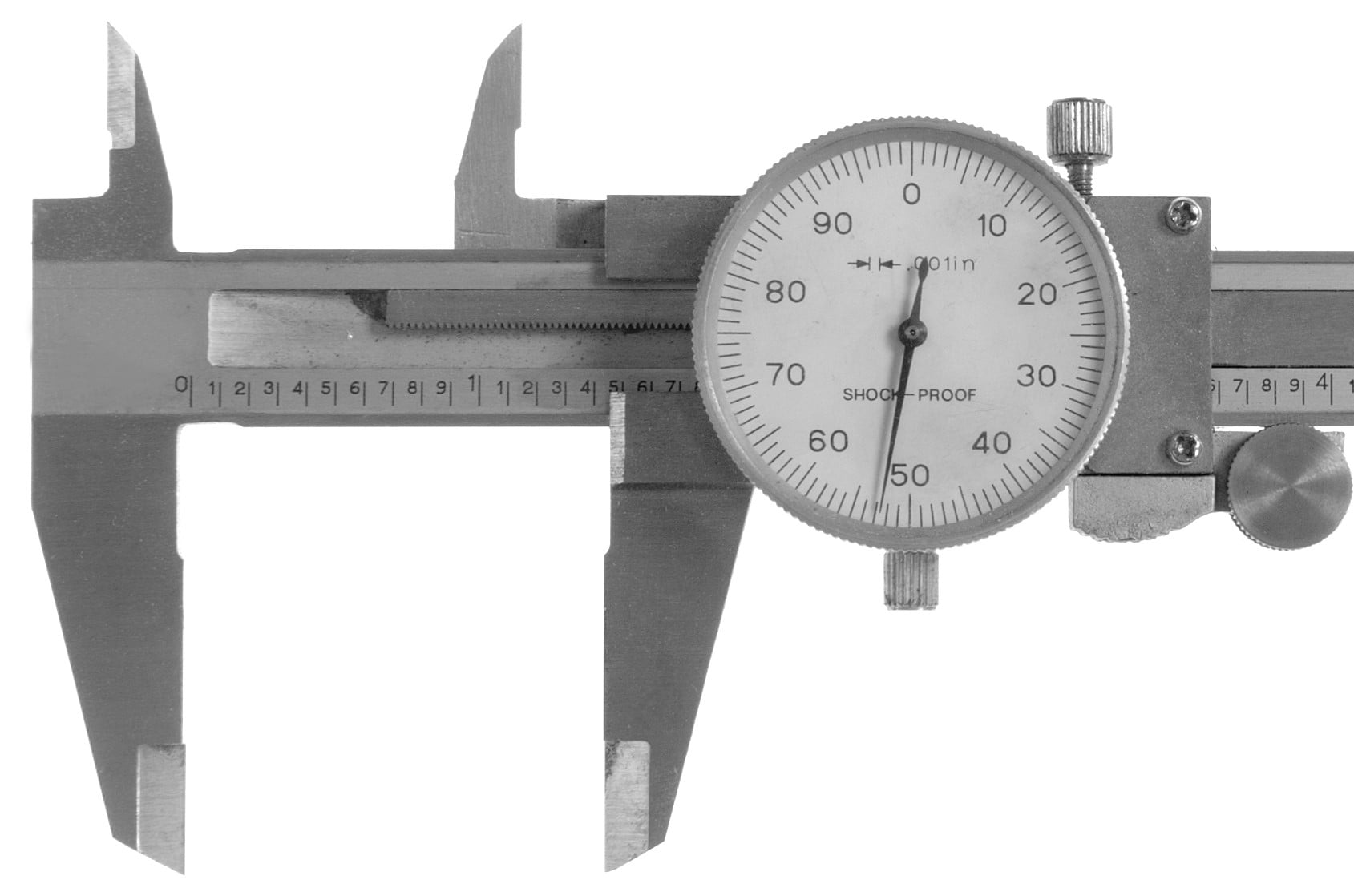

d.表盘卡尺读数示例4
下图告诉我们:
- 主尺度的最小分割值为0.1″(1″:10分割)。
- 刻度盘的最小分割值为0.001″(0.1″:100分割)。
1.主要刻度读数
主标上通过的分度×主标上最小分度值=主标读数
14 × 0.1″= 1.4″
2.表盘刻度读数
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
53 × 0.001″= 0.053″
3.零位误差
假设当颚合上时针指向“1”。这是正的零误差。
1 × 0.001″= 0.001″
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
1.4″+ 0.053″−0.001″=1.452”

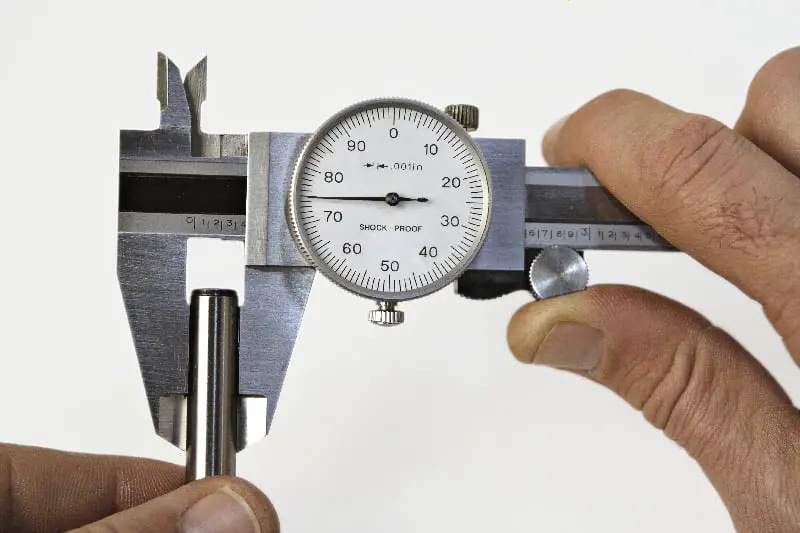

e.表盘卡尺读数示例5
下图向我们展示了:
- 主尺度的最小分割值为0.1″(1″:10分割)。
- 刻度盘的最小分割值为0.001″(0.1″:100分割)。
1.主要刻度读数
主标上通过的分度×主标上最小分度值=主标读数
3 × 0.1″= 0.3″
2.表盘刻度读数
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
75 × 0.001″= 0.075″
3.零位误差
假设当颚合上时针指向“99”。这是负零误差。
−1 × 0.001″=−0.001″
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
0.3″+ 0.075″−(−0.001″)=0.376”

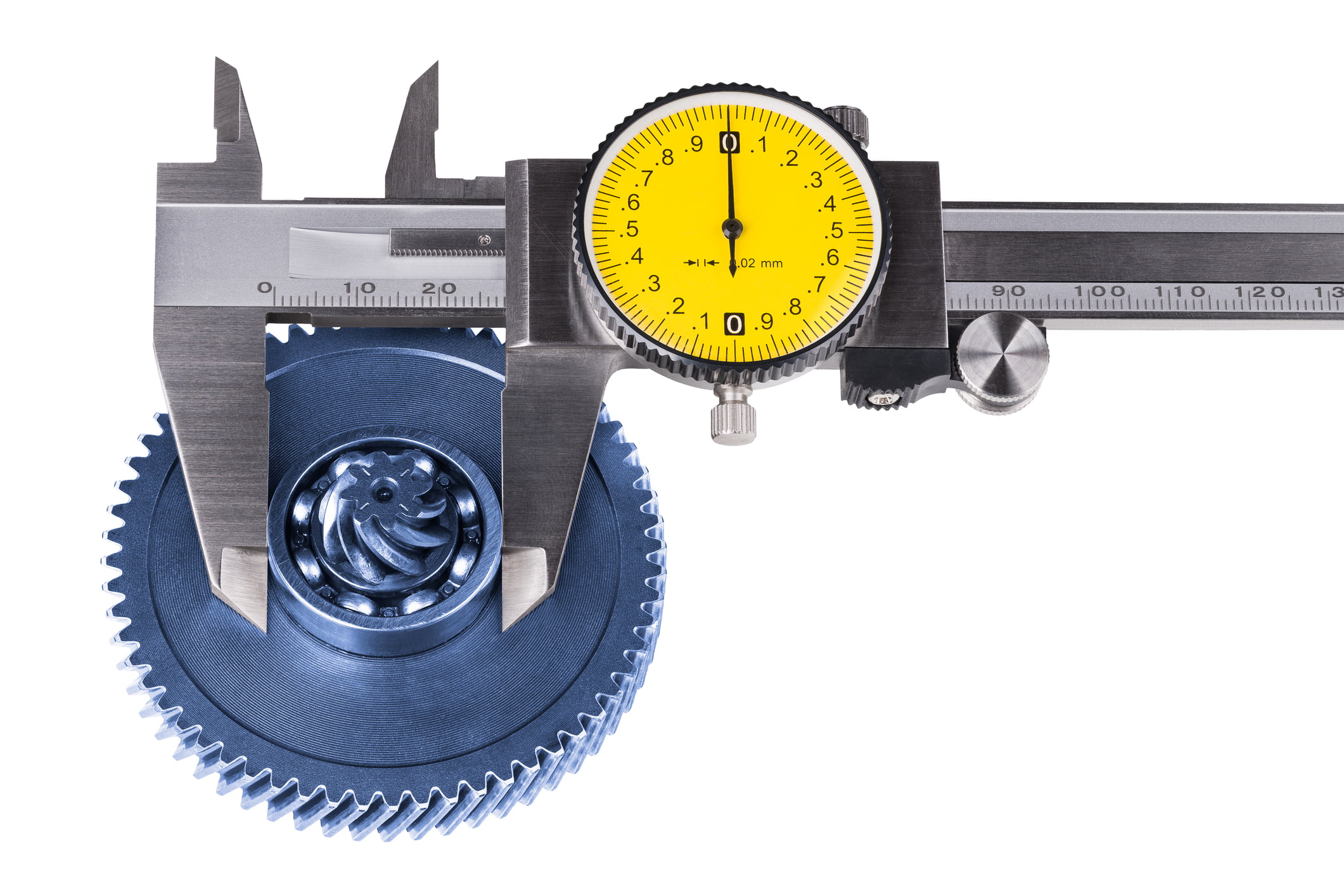

2.如何读取刻度盘卡尺(毫米)
下面的图片让我们知道:
- 主尺度最小分割值为1mm (1cm: 10分割)。
- 刻度盘最小分度值为0.02毫米(2毫米:100分)。
1.主要刻度读数
主标上通过的分度×主标上最小分度值=主标读数
28 × 1毫米= 28毫米
2.表盘刻度读数
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
0 × 0.02毫米= 0毫米
3.零位误差
当颚合上时，针指向“0”。
0 × 0.02毫米= 0毫米
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
28mm + 0mm−0mm =28毫米
3.如何读取刻度卡尺的分数
当涉及到带有分式刻度系统的刻度盘卡尺时，刻度盘并不像基于英寸和毫米的刻度盘卡尺那样放大主刻度盘。
这是因为主刻度的1个″等于刻度盘的一个完整旋转。刻度盘分为64格。所以每一除法是1/64″。
从这个分度系统中，你也可以得出主刻度(1/8″)的每一个最小分度等于刻度盘上的8个分度(也就是说，如果下颚/头部移动1/8″，指针就会移动8个分度)。
看看这个刻度盘卡尺https://m.media-amazon.com/images/I/51xZlYqGbWL._SL1000_.jpg
1.主要刻度读数
我们可以在主秤上看到，它已经超过了一英寸。
1 × 1″= 1″
2.表盘刻度读数
针通过的分区可以四舍五入为9。
通过刻度盘的分度×刻度盘的最小分度值=刻度盘读数
9 × 1/64″= 9/64″
3.零位误差
假设当颚合上时，针指向“0”。
0 × 0.001″= 0″
4.终值
主标读数+刻度盘读数−零错误读数=最终读数
1″+ 9/64″−0″=1 9/64“
结论
读数刻度盘卡尺与游标卡尺非常相似，因为它们都有二级刻度。刻度盘卡尺的二级刻度是刻度盘刻度(类似于千分表),而游标卡尺的二级量表是a游标尺．没有第二个量表数显卡尺．
简单地说，你必须添加主刻度和刻度盘读数来获得最终读数。如果没有错误，你也必须计算它。在取主刻度或刻度盘读数时，需要知道最小的除法值。所以，尽管卡尺上没有关于它的标记信息，你仍然可以进行测量。
这是所有。我们已经解释了如何读取刻度盘卡尺的英寸，毫米和分数。希望这个基本指南对你有用。
