表盘指示器Vs.测试指示器

我们可以在拨号指示符VS测试指示符的情况下识别。当面对一定的测量挑战时，这种识别导致我们深入了解是否使用拨号指示器或测试指示。

如果你是新的和在你的路上买一个新的拨号指标或者测试指标，这一主题可能对您非常感兴趣。我们已经通过下表成功结合了一些点。

比较点	拨号指示	测试指标
1.主轴	柱塞	杆
2.接爱游戏ayxAG捕鱼触点运动	走出去	摆动
3.爱游戏ayxAG捕鱼接触点在表面上的位置	垂直的	水平的
4.范围（通常）	0 - 1”	0 - 0.03“
5.解决方案（通常）	0.001”	0.0005”
6.测量类型	比较	一致
7.尺寸	更大的尺寸	较小的尺寸
8.重量	轻巧	更轻的
9.可见性	较大的表盘直径	较小的表盘直径
10.规模数量	二	基本上只有一个尺度
11.安装方式	拖回	干
12.身体位置到表面	不那么灵活	更灵活

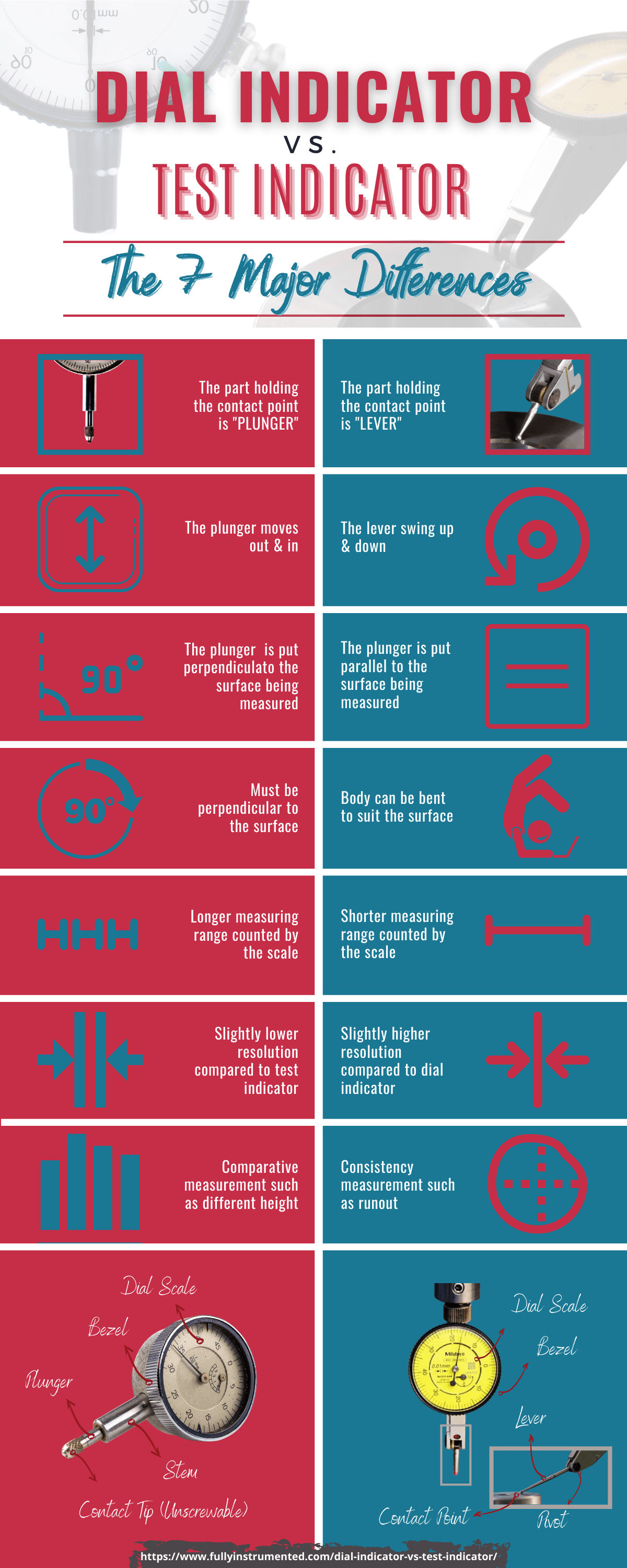

拨号指示器VS测试指示：9个差异

1.联络点连接的地方爱游戏ayxAG捕鱼

表盘指示器与测试指示器的接触点如何以爱游戏ayxAG捕鱼及在哪里粘在一起是最具反差的部分。

表盘指示器有一个柱塞接触点在。爱游戏ayxAG捕鱼这部分连接接触头和阀杆。爱游戏ayxAG捕鱼人们也用纺锤说。

虽然测试指示器有一个叫做a的部分杆接触点棒的地方。爱游戏ayxAG捕鱼这部分将接触点连接到其枢轴。爱游戏ayxAG捕鱼有些人可以说手臂或探针而不是杠杆。

2.接爱游戏ayxAG捕鱼触点运动

拨号指示器具有联系人提示爱游戏ayxAG捕鱼搬出去从茎。在初始位置，柱塞将从杆中移出。当您对接触点施加压力时，接触点和柱塞进入。当没有压力时，接触尖爱游戏ayxAG捕鱼端将返回其初始位置。

而测试指示器波动在一定的角度跨度。它围绕着名为枢轴的测试指示器部分摆动。当您对接触点施加压力时，角度运动将发生在杠杆上。爱游戏ayxAG捕鱼

3.接爱游戏ayxAG捕鱼触点位置到要测量的表面

它需要处于垂直位置，以便在其测量中拨号指示符。它意味着安装在支架上时，拨号指示灯必须与水平表面直线和垂直（垂直）。换句话说，它形状一个90°位置浮出水面。必须获取该角度以避免余弦误差。

与测试指示器相比，您可以定位杠杆水平浮出水面。换句话说，位置形状a0°角浮出水面。余弦误差可能会发生，如果你不应用这个角度，然而，一些测试指标来在一个不同的方式。你需要应用一个12度角，就像发生在interapid测试指示器．

此外，接触位置让拨号指示器爱游戏ayxAG捕鱼能够测量深度，而测试指示灯没有。

4.身体到地面的位置(灵活性)

你必须准确地定位拨盘指示器柱塞与表面成90°(垂直)．以下是当您必须测量窄孔的内径时，拨号指示的缺点。柱塞不能进入更深的区域来衡量。身体（拨号标准）将被阻止。

在测试指示器时，事情会得到不同。由于杠杆围绕枢轴摇摆，因此可以通过弯曲身体或不弯曲然后让杠杆保持0°浮出水面。然后，杠杆可以进入更深的区域。

特别提到的Interapid测试指标，你需要应用一个12°角的位置之间的杠杆和表面。在某些情况下，这个位置有利于你到达更深的孔区域的更远的点。

5.测量范围

拨号指示器具有更长的测量范围，通常是0-1“．你可以很容易地在内部刻度上计算指针的旋转。让我们举个例子。如果百分表有1″范围，0.001″分辨率，和100分刻度，那么指针需要旋转10次，以达到其最大行程范围。重要的是，这个旋转的量，10转，是由内标度记录的。

此范围是使用拨号指示符的颠倒状态。更长率意味着您可以轻松执行比较测量。

相比之下，测试指标具有较低的行程范围。虽然指针可以旋转2圈以上，但天平只能记录1圈。即使当内部表盘出现时，它只能记录最多两个指针转数。

因此，我们通常使用它以获得一致性测量。此测量并不实际上需要更长的范围，例如拨号指示器具有1“范围。通常的测试指示灯的测量范围通常0 - 0.03”但你也可以轻松发现它们的最大范围为0.06“。

6.解决方案和准确性

拨号指示器的分辨率较低，而不是测试指示。通常，范围可以是0.001“至0.0005”。但人们似乎倾向于使用0.001”决议。由于精度通常等于分辨率值，因此精度也低于测试指标。目前，在市场上，你可以找到分辨率为0.0001″以及Mitutoyo 2358S-10．

测试指示器略高于较高的分辨率和准确性。随着这些日子观察市场，分辨率范围为0.001“至0.0001”。但人们似乎使用了0.0005“频繁的解析模型。你可以在论坛等几个地方查看。大多数测量工具的精度值等于分辨率，因此测试指示器的精度略优于百分表。

7.测量类型

谈到测量时，拨号指示符擅长重复的和比较测量。而测试指示符擅长一个一致性测量。

8.尺寸和结构

就尺寸爱游戏KG百家乐而言，表盘指示器通常比较大。根据其结构，百分表比测试表重。让我们看一个三丰公司产品的例子。我们用三丰2号表盘来观察它的一般结构和尺寸。这个型号的高约113毫米，宽约38毫米。

测试指示器通常尺寸较小。它们并不像拨号指标那么沉重。让我们看一下Mitutoyo公司产品的一个例子。我们采取了MITUTOYO测试指示器系列513，观察了它的一般结构和大小。该试验指示灯大约90毫米的长度和13mm的高度。

9.可见性

百分表的百分表面直径比测试百分表大。由于其较大的尺寸，该指标比测试指标更清晰可见。

由于其较小的尺寸，测试指示器的表盘面直径相对较小。所以，能见度不如表盘指示器好。

10.规模数量

拨号指示器具有外部和内部等级。这意味着至少有两个尺度。测试指示器可以变化。有些只有1种比例，而其他有两个拨号尺度。两个拨号尺度是那些具有等于其两个指针转的测量范围的尺度。

11.安装方式

在表盘的背面有一个耳塞，可以安装支架。这个耳塞最突出的地方是它的洞。当购买一个百分表时，你需要考虑这个孔的直径是否适合你的(磁性)底座。这个耳塞通常是拧好的。你可以在需要的时候移除它。

有些型号有磁性背板。表盘指示器可以插入你的车床或轧机的磁性部分，而不是使用支架。阀杆是刻度盘指示器的另一部分，支架可以安装在上面。

相比之下，测试指示器没有孔。它只在可以安装支架的地方干。一些指标只提供燕尾轨道上的茎附着，然后茎安装到支架上。

拨号指示和测试指示：相似之处

表盘指示器和测试指示器很少有相似之处。下面列出的是两者的相似之处。

1. 它们将小距离放入足够的距离，这易于眼睛读取。
2. 有轴承。
3. 百分表和试验表均可用于几何公差的测量。
4. 可用于不同公差因素，如跳动、总跳动、圆柱度、垂直度、平面度、圆度、直线度等。
5. 这两种产品都可以交付一个坚固的底座。

结论

总的来说，我们希望您可以通过此页面轻松了解拨号指示符VS测试指示之间的差异。如果您认为解释过长，您可能希望通过以下列表查看更简单的解释。

拨号指示：

1. 柱塞接触类型爱游戏ayxAG捕鱼
2. 重复的和比较
3. 垂直接触点位置到表爱游戏ayxAG捕鱼面
4. 更长的旅行范围(数圈)，典型的1″
5. 较低的分辨率0.001“（典型分辨率）
6. 能测量深度的。

测试指示：

1. 杆
2. 优于一致性测量
3. 水平接触点位置到表面爱游戏ayxAG捕鱼
4. 较短的行程范围(1或2转)通常为0.03″
5. 高分辨率但测量范围短0.0005″
6. 无法测量深度。
